به عنوان یک تامین کننده باتجربه شیرهای پروانه ای نوع ویفر، این امتیاز را داشته ام که از نزدیک شاهد نیازها و ترجیحات متنوع مشتریان خود در صنایع مختلف باشم. یکی از رایج ترین سوالاتی که من با آن مواجه می شوم، تفاوت بین شیرهای پروانه ای ویفری نوع نرم و فلزی است. در این وبلاگ، من به پیچیدگی های این دو نوع شیر می پردازم و ویژگی های منحصر به فرد، مزایا و کاربردهای ایده آل آنها را برجسته می کنم.
آشنایی با شیرهای پروانه ای نوع ویفر
قبل از اینکه تفاوتهای بین شیرهای پروانهای نوع ویفری با صندلی نرم و فلزی را بررسی کنیم، اجازه دهید ابتدا بفهمیم که شیر پروانهای نوع ویفر چیست. شیر پروانه ای نوع ویفر یک شیر ربع چرخشی است که از یک دیسک برای کنترل جریان سیال از طریق خط لوله استفاده می کند. دیسک بر روی محوری نصب شده است که عمود بر جهت جریان می چرخد و امکان عملکرد سریع و آسان را فراهم می کند. شیرهای پروانه ای نوع ویفر برای نصب بین دو فلنج طراحی شده اند و آنها را به یک راه حل فشرده و مقرون به صرفه برای طیف گسترده ای از کاربردها تبدیل می کند.
شیر نوع ویفر پروانه ایبه طور گسترده در صنایعی مانند تصفیه آب، تهویه مطبوع، فرآوری شیمیایی و مواد غذایی و آشامیدنی استفاده می شود. آنها مزایای متعددی نسبت به انواع دیگر شیرها از جمله هزینه کم، ساخت سبک وزن و نصب و نگهداری آسان دارند.
شیرهای پروانه ای نوع ویفری نرم

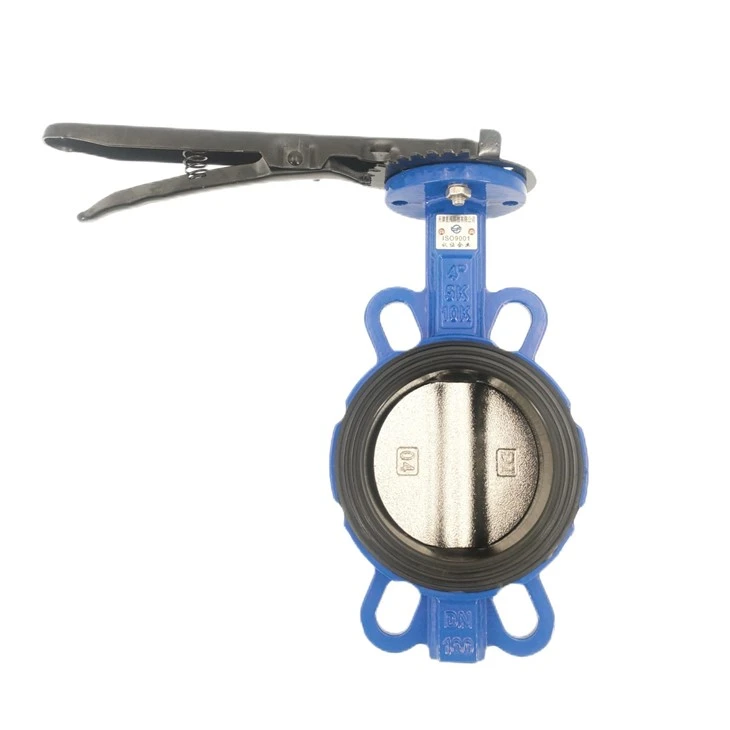

شیرهای پروانه ای نوع ویفری نرم دارای یک دیسک با مواد آب بندی نرم مانند لاستیک یا الاستومر هستند که مهر و موم محکمی را در برابر بدنه دریچه ایجاد می کند. این نوع شیر معمولاً در کاربردهایی که به درجه بالایی از عملکرد آب بندی نیاز است، مانند تصفیه خانه های آب و فاضلاب، سیستم های HVAC و کاربردهای صنعتی عمومی استفاده می شود.
یکی از مزایای کلیدی شیرهای پروانه ای نوع ویفری نرم، عملکرد عالی آب بندی آنهاست. مواد مهر و موم نرم با سطح بدنه سوپاپ مطابقت دارد و یک مهر و موم محکم ایجاد می کند که از نشتی جلوگیری می کند. این آنها را برای کاربردهایی ایده آل می کند که حتی مقدار کمی نشتی می تواند مشکلات قابل توجهی ایجاد کند، مانند مدیریت مواد شیمیایی خطرناک یا در سیستم هایی که کنترل دقیق جریان مورد نیاز است.
یکی دیگر از مزایای شیرهای پروانه ای نوع ویفری نرم، عملکرد کم گشتاور آنها است. مواد آب بندی نرم اصطکاک بین دیسک و بدنه سوپاپ را کاهش می دهد و باز و بسته شدن شیر را آسان تر می کند. این امر منجر به مصرف انرژی کمتر و عمر طولانیتر شیر میشود، زیرا اجزای شیر در معرض سایش و پارگی کمتری قرار میگیرند.
شیرهای پروانه ای نوع ویفری نرم نیز در طیف وسیعی از اندازه ها و مواد موجود هستند که آنها را برای کاربردهای مختلف مناسب می کند. آنها را می توان با انواع مایعات از جمله آب، هوا، گاز و برخی مواد شیمیایی استفاده کرد. با این حال، توجه به این نکته مهم است که انتخاب ماده آب بندی به کاربرد خاص و خواص سیال مورد استفاده بستگی دارد.
ویفر نوع شیر پروانه ایبا صندلی های نرم معمولاً در برنامه هایی استفاده می شود که دما و فشار نسبتاً پایین است. مواد آب بندی نرم ممکن است قادر به تحمل دما یا فشارهای بالا نباشند، که می تواند باعث تخریب یا از کار افتادن آن شود. بنابراین، انتخاب شیر مناسب برای کاربرد خاص برای اطمینان از عملکرد قابل اعتماد و طولانی مدت مهم است.
شیرهای پروانه ای نوع ویفری نشسته فلزی
از طرف دیگر، شیرهای پروانه ای نوع ویفری با صندلی فلزی، دارای یک دیسک با سطح آب بندی فلزی هستند که با بدنه شیر تماس می گیرد. این نوع شیر معمولاً در کاربردهایی که دماهای بالا، فشارهای بالا یا محیط های ساینده وجود دارد، مانند تولید برق، نفت و گاز و صنایع شیمیایی استفاده می شود.
یکی از مزیت های اصلی شیرهای پروانه ای نوع ویفری با صندلی فلزی، توانایی آنها در تحمل دما و فشار بالا است. سطح آب بندی فلزی نسبت به مواد آب بندی نرم بادوام تر و در برابر سایش مقاوم تر است و آن را برای استفاده در محیط های سخت مناسب می کند. شیرهای فلزی بسته به طراحی خاص و مواد مورد استفاده معمولاً می توانند در دماهای تا 1000 درجه فارنهایت (538 درجه سانتیگراد) و فشار تا 1500 psi (103 بار) کار کنند.
یکی دیگر از مزایای شیرهای پروانه ای نوع ویفری با پایه فلزی، مقاومت آنها در برابر سایش و فرسایش است. سطح آب بندی فلزی می تواند در برابر ضربه ذرات جامد و جریان مواد ساینده مانند دوغاب و پودر مقاومت کند، بدون اینکه آسیب قابل توجهی متحمل شود. این آنها را برای استفاده در کاربردهایی که سیال حاوی مواد جامد معلق است یا جایی که شیر در معرض جریان با سرعت بالا قرار دارد، ایده آل می کند.
دریچههای پروانهای از نوع ویفری فلزی نیز عملکردی عالی در برابر آتش نشان میدهند. در صورت آتش سوزی، سطح آب بندی فلزی می تواند از نشت مایعات قابل اشتعال جلوگیری کند و خطر انفجار و گسترش آتش را کاهش دهد. این امر آنها را به گزینه ای محبوب برای استفاده در صنایعی تبدیل می کند که ایمنی در اولویت قرار دارد، مانند پالایشگاه های نفت و گاز و کارخانه های شیمیایی.
با این حال، شیرهای پروانهای از نوع ویفری دارای محدودیتهایی هستند. آنها معمولاً برای کارکردن به گشتاور بیشتری نسبت به دریچه های نرم نیاز دارند که می تواند منجر به مصرف انرژی بیشتر و سایش بیشتر اجزای شیر شود. آنها همچنین به دلیل استفاده از مواد با کیفیت بالا و فرآیندهای ساخت پیچیده تر، گرانتر از شیرهای با صندلی نرم هستند.
شیر پروانه ای سیصندلیهای فلزی معمولاً در کاربردهایی استفاده میشوند که دما و فشار بالا است، یا جایی که سیال ساینده یا خورنده است. آنها همچنین برای کاربردهایی که ایمنی آتش سوزی یک نگرانی است مناسب هستند. با این حال، انتخاب مواد و طراحی مناسب دریچه برای کاربرد خاص برای اطمینان از عملکرد قابل اعتماد و طولانی مدت مهم است.
مقایسه شیرهای پروانه ای نوع ویفری با صندلی نرم و فلزی
اکنون که ویژگیها و مزایای شیرهای پروانهای از نوع ویفری با صندلی نرم و فلزی را بررسی کردهایم، بیایید آنها را در کنار یکدیگر مقایسه کنیم تا به شما در تصمیمگیری آگاهانه هنگام انتخاب شیر مناسب برای کاربردتان کمک کنیم.
| ویژگی | شیر پروانه ای نوع ویفری نرم | شیر پروانه ای از نوع ویفری فلزی |
|---|---|---|
| عملکرد آب بندی | عالی، به دلیل مواد آب بندی نرم مطابق با بدنه شیر | خوب است، اما نه به اندازه دریچه های نرم |
| عملیات گشتاور | کم، به دلیل کاهش اصطکاک بین دیسک و بدنه سوپاپ | بالا، به دلیل تماس فلز به فلز بین دیسک و بدنه شیر |
| مقاومت در برابر دما و فشار | محدود، معمولاً تا 300 درجه فارنهایت (149 درجه سانتیگراد) و 200 psi (13.8 بار) | بالا، معمولاً تا 1000 درجه فارنهایت (538 درجه سانتیگراد) و 1500 psi (103 بار) |
| مقاومت در برابر سایش و فرسایش | محدود است، زیرا مواد آب بندی نرم می توانند توسط ذرات جامد آسیب ببینند | بالا، به دلیل سطح آب بندی فلزی بادوام |
| عملکرد ایمن در برابر آتش | ضعیف، زیرا مواد آب بندی نرم می توانند در صورت آتش سوزی ذوب شوند یا بسوزند | خوب است، زیرا سطح آب بندی فلزی می تواند از نشت مایعات قابل اشتعال جلوگیری کند |
| هزینه | کم، به دلیل استفاده از مواد ارزان تر و فرآیندهای ساخت ساده تر | بالا، به دلیل استفاده از مواد با کیفیت بالا و فرآیندهای ساخت پیچیده تر |
انتخاب شیر مناسب برای برنامه شما
هنگام انتخاب بین شیر پروانه ای نوع ویفری با صندلی نرم و شیر پروانه ای، مهم است که الزامات خاص برنامه خود را در نظر بگیرید. در اینجا چند فاکتور برای در نظر گرفتن وجود دارد:
- خواص سیالات:نوع سیال مورد استفاده، از جمله دما، فشار، ویسکوزیته و ترکیب شیمیایی آن، مناسب بودن شیر را تعیین می کند. به عنوان مثال، اگر سیال ساینده یا خورنده باشد، ممکن است یک شیر فلزی مناسب تر باشد. اگر سیال یک مایع یا گاز تمیز باشد، ممکن است یک شیر نرم کافی باشد.
- شرایط عملیاتی:دما و فشار سیستم و همچنین فرکانس کارکرد نیز در انتخاب شیر تاثیر خواهد داشت. اگر سیستم در دما یا فشار بالا کار می کند، ممکن است به یک شیر فلزی نیاز باشد. اگر شیر به طور مکرر کار می کند، ممکن است یک شیر کم گشتاور، مانند یک شیر نرم، ترجیح داده شود.
- الزامات آب بندی:درجه عملکرد آب بندی مورد نیاز به کاربرد بستگی دارد. اگر یک آب بندی محکم برای جلوگیری از نشتی ضروری است، یک شیر نرم می تواند بهترین انتخاب باشد. اگر مقداری نشتی قابل قبول باشد، یک شیر فلزی ممکن است کافی باشد.
- هزینه:هزینه شیر نیز یک نکته مهم است. دریچههای پایه نرم معمولاً ارزانتر از شیرهای فلزی هستند، اما ممکن است برای همه کاربردها مناسب نباشند. متعادل کردن هزینه شیر با عملکرد و قابلیت اطمینان آن بسیار مهم است.
نتیجه گیری
در پایان، انتخاب بین شیر پروانه ای نوع ویفری با صندلی نرم و شیر پروانه ای به نیازهای خاص برنامه شما بستگی دارد. دریچه های نرم عملکرد آب بندی عالی، عملکرد گشتاور کم را ارائه می دهند و برای طیف وسیعی از کاربردها با دما و فشار نسبتا پایین مناسب هستند. از سوی دیگر، شیرهای فلزی دارای مقاومت در برابر دما و فشار بالا، مقاومت در برابر سایش و فرسایش عالی و عملکرد ایمن در برابر آتش سوزی هستند، اما برای کارکردن به گشتاور بیشتری نیاز دارند و گرانتر هستند.
به عنوان یکشیر پروانه ای نوع ویفرتامین کننده، ما تخصص و تجربه لازم را برای کمک به شما در انتخاب شیر مناسب برای برنامه خود داریم. چه به شیری با صندلی نرم یا فلزی نیاز داشته باشید، ما می توانیم محصولاتی با کیفیت بالا که نیازهای خاص شما را برآورده می کند، در اختیار شما قرار دهیم. اگر سوالی دارید یا نیاز به اطلاعات بیشتر دارید، لطفا با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا راه حلی عالی برای نیازهای شما پیدا کنیم.
مراجع
- کتاب راهنمای Valve، ویرایش چهارم، توسط تونی مک دونالد
- استانداردهای انجمن تولیدکنندگان شیرآلات آمریکا (VMA)
- بولتن های فنی و کاتالوگ های محصولات تولید کنندگان پیشرو شیر
