شیر پروانه ای
شیر پروانه ای چیست؟
شیر پروانه ای نوعی شیر یک چهارم چرخشی است که برای تنظیم جریان یا فشار سیال یا گاز استفاده می شود. از یک دیسک دایره ای تخت تشکیل شده است که بر روی یک شفت نصب شده است و می توان آن را با یک دسته یا یک محرک چرخاند. هنگامی که دیسک به صورت عمود بر جریان سیال چرخانده می شود، جریان را به طور کامل مسدود می کند، در حالی که زمانی که با جریان موازی است، دریچه کاملا باز است. یکی از مزیتهای شیرهای پروانهای این است که سبک و فشرده هستند و برای کاربردهایی که فضا محدود است، ایدهآل هستند.
مزایای شیر پروانه ای
سبک و جمع و جور
شیرهای پروانه ای برای چندین کاربرد عالی هستند زیرا بسیار سبک وزن هستند و کنترل جریان معقولی را در یک طراحی فشرده ارائه می دهند. به طور کلی می خواهید از یک شیر فلزی برای پردازش شدیدتر سیال استفاده کنید، در حالی که شیر پروانه ای با صندلی نرم برای کاربردهایی با فشار و دمای پایین بهترین است. دیسک پروانه فضای کمی را اشغال می کند اما برای اکثر سیستم های پمپ استحکام کافی را ارائه می دهد.
ساده و مقرون به صرفه
شیرهای پروانه ای طراحی بسیار ساده ای دارند و حداقل نیاز به تعمیر و نگهداری دارند. نصب و راه اندازی آنها آسان است. به علاوه، آنها معمولاً بسیار ارزانتر از یک شیر توپی با همان اندازه هستند. آنها برای کارکرد موثر به گشتاور زیادی نیاز ندارند و می توانند برای کارکرد با انرژی کارآمد خودکار شوند.
سریع و کارآمد
شعاع چرخش 90-درجه امکان آب بندی سریع در هنگام فعال سازی را فراهم می کند، که کنترل جریان دقیق تری را با حداقل تلاش برای روشن و خاموش کردن شیر فراهم می کند. شیرهای پروانه ای متفاوتی باید در نظر گرفته شوند، از جمله صفر افست، دو افست و سه افست. فشار معمولا تعیین می کند که به کدام نوع نیاز دارید. هر چه افست بیشتر باشد، شیر فشار بیشتری را می تواند تحمل کند.
کنترل فشار
علاوه بر کنترل دقیق جریان، شیرهای پروانه ای برای کنترل فشار عالی هستند. آنها قبل از اینکه سیالات پس از خروج از شیر انرژی را به سرعت بازیابی کنند، حداقل افت فشار را در حین کار تجربه می کنند. این باعث می شود که سیستم پمپ با فشار سیال ثابت به طور موثر کار کند.
چرا ما را انتخاب کنید؟
کیفیت بالا
محصولات ما با استانداردهای بسیار بالا و با استفاده از بهترین مواد و فرآیندهای ساخت تولید یا اجرا می شوند.
خدمات آنلاین 24 ساعته
ما سعی می کنیم در عرض 24 ساعت به همه نگرانی ها پاسخ دهیم و تیم های ما همیشه در صورت بروز هر گونه شرایط اضطراری در اختیار شما هستند.
کنترل کیفیت
ما پرسنل حرفه ای برای نظارت بر فرآیند تولید، بازرسی محصولات و اطمینان از مطابقت محصول نهایی با استانداردهای سطح کیفی، دستورالعمل ها و مشخصات مورد نیاز داریم.
تجربه غنی
کارکنان مجرب ما که به کنترل کیفیت دقیق و خدمات مشتری دقیق اختصاص داده شده اند، همیشه در دسترس هستند تا در مورد نیازهای شما صحبت کنند و رضایت کامل مشتری را تضمین کنند.

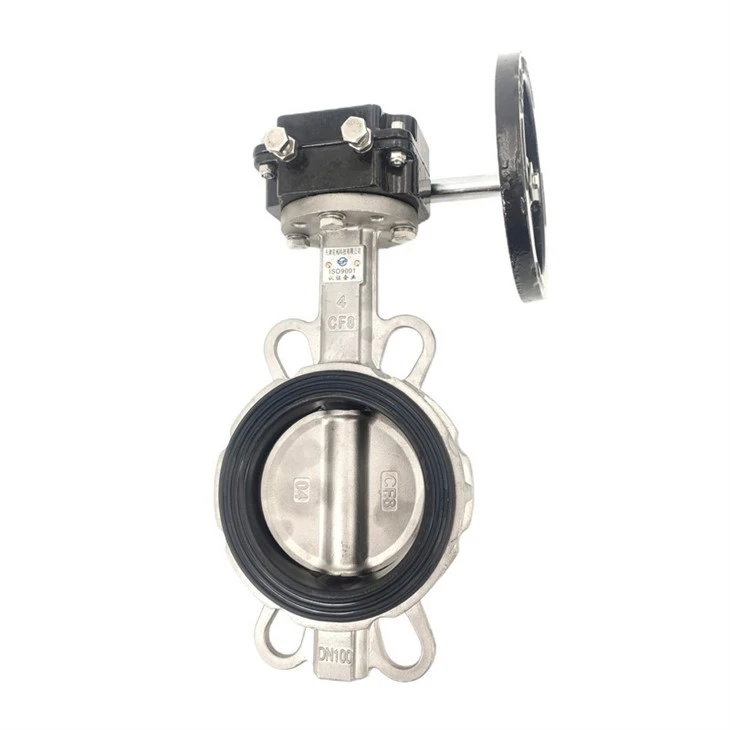

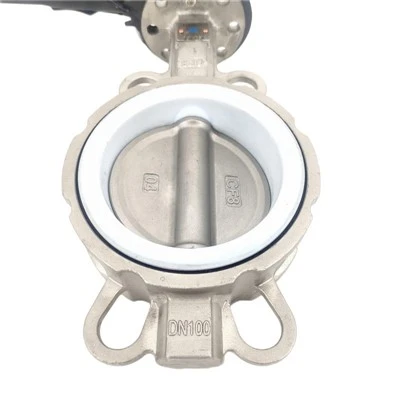

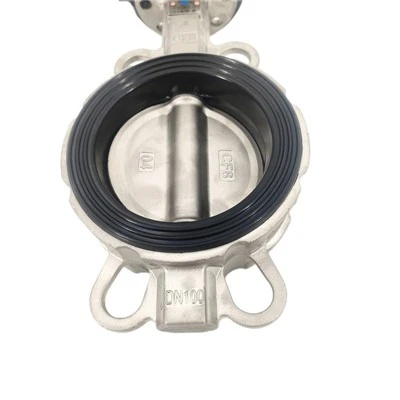

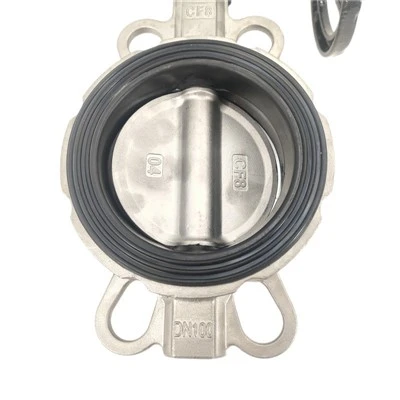

شیر پروانه ای ویفری
این رایج ترین نوع شیر پروانه ای است که به طور گسترده در صنایع مختلف استفاده می شود. بدنه ای مانند ویفر دارد که بین دو فلنج صورت برجسته قرار می گیرد. این شیر توسط فلنج ها در جای خود ثابت می شود و برای کاربردهایی طراحی شده است که نیاز به آب بندی محکم با حداقل نشتی دارند.
شیر پروانه ای لوگ
این نوع شیر دارای برآمدگی ها یا سوراخ های رزوه ای است که از بدنه شیر بیرون زده است. دریچه ها برای پیچ و مهره کردن شیر به خط لوله استفاده می شوند و در صورت لزوم نصب و برداشتن شیر را آسان می کنند.
شیر پروانه ای افست دوبل
این شیر که به عنوان شیر پروانه ای با کارایی بالا نیز شناخته می شود، دارای دیسکی است که از خط مرکزی بدنه شیر جدا شده است. این طراحی میزان اصطکاک بین دیسک و نشیمنگاه را کاهش میدهد و به شیر اجازه میدهد تا به یک مهر و موم محکم دست یابد و در عین حال به نیروی کمتری برای کار کردن نیاز دارد.
شیر پروانه ای افست سه گانه
این نوع شیر برای کاربردهای حیاتی مانند کاربردهای فشار بالا و دمای بالا طراحی شده است. دارای دیسکی است که عمداً از خط مرکزی بدنه سوپاپ منحرف شده است و همچنین روی محور خود کج شده است. این طراحی مهر و موم محکم، دوام بالا و حداقل نشتی را تضمین می کند.
جنس شیر پروانه ای
شیرهای پروانه ای را می توان از مواد مختلفی از جمله چدن، چدن داکتیل، فولاد ضد زنگ، پی وی سی و فولاد کربنی ساخت. ماده انتخاب شده به کاربرد و محیطی که شیر در آن استفاده خواهد شد بستگی دارد. چدن به دلیل دوام و هزینه کم، ماده ای است که معمولاً برای شیرهای پروانه ای استفاده می شود، در حالی که فولاد ضد زنگ اغلب در مواردی که مقاومت در برابر خوردگی لازم است استفاده می شود. Pvc اغلب در کاربردهایی که مقاومت شیمیایی مهم است استفاده می شود، در حالی که فولاد کربنی در کاربردهای فشار بالا و دمای بالا استفاده می شود.
تصفیه خانه های آب
شیرهای پروانه ای معمولاً در تصفیه خانه ها برای کنترل جریان آب در فرآیند تصفیه استفاده می شوند. این شیر برای تنظیم جریان مواد شیمیایی مانند کلر که گیاه برای تصفیه آب به آن نیاز دارد استفاده می شود.
سیستم های HVAC
دریچه های پروانه ای در سیستم های گرمایش، تهویه و تهویه مطبوع (hvac) برای تنظیم جریان هوا و آب استفاده می شود. این شیر دمای سیستم را تنظیم می کند و جریان هوا یا آب را برای حفظ سطح دمای مطلوب کنترل می کند.
صنایع فرآیندی
شیرهای پروانه ای اغلب در صنایع شیمیایی، پتروشیمی و داروسازی برای کنترل جریان مایعات و گازها استفاده می شوند. از مواد مقاوم در برابر خوردگی ساخته شده است که می تواند در برابر مواد بسیار خورنده مقاومت کند.
صنایع غذایی
در صنایع غذایی از شیرهای پروانه ای در عملیات های مختلفی از جمله کنترل جریان مایعات یا گازها، کنترل سطح دما و فشار در حین فرآوری و جلوگیری از آلودگی محصول استفاده می شود.
صنایع دریایی و کشتی سازی
دریچه های پروانه ای در صنایع دریایی و کشتی سازی برای کنترل جریان سیالات و گازها در داخل کشتی استفاده می شوند. به جلوگیری از نشت مایعات یا گازها کمک می کند و فشار سیال را در حین کار تنظیم می کند.
ریخته گری
اولین مرحله در این فرآیند ریخته گری بدنه و دیسک شیر است. این کار را می توان با استفاده از مواد مختلفی مانند چدن، چدن داکتیل، فولاد کربنی، فولاد ضد زنگ یا برنز آلومینیوم، بسته به کاربرد انجام داد.
ماشینکاری
پس از ریخته گری، بدنه و دیسک سوپاپ با استفاده از تراش، ماشین فرز یا سایر تجهیزات ماشینکاری با مشخصات مورد نیاز ماشینکاری می شوند. ماشینکاری تضمین می کند که بدنه و دیسک سوپاپ دارای سطوح صاف و یکنواخت برای عملکرد بهینه هستند.
مونتاژ
هنگامی که بدنه و دیسک سوپاپ ماشین کاری شدند، با اجزای دیگری مانند میل، نشیمنگاه و محرکها که امکان کنترل شیر از راه دور را فراهم میکنند، مونتاژ میشوند.
آزمایش کردن
پس از مونتاژ، شیر تحت چندین آزمایش قرار می گیرد تا اطمینان حاصل شود که استانداردهای لازم برای استحکام، دوام و عملکرد را برآورده می کند. این آزمایشها ممکن است شامل تستهای فشار هیدرواستاتیک، تستهای نشتی و تستهای عملکردی باشد.
به پایان رساندن
مرحله نهایی فرآیند شامل تکمیل شیر با رنگآمیزی، پوشش یا سایر عملیاتهای سطحی برای محافظت در برابر خوردگی است.
اجزای شیر پروانه ای
بدن
بدنه شیر پروانه ای ساختار اصلی است که تمام اجزای دیگر را در خود جای داده است. طراحی شده است تا یک مهر و موم قابل اعتماد و ضد نشت بین شیر و خط لوله ایجاد کند. شیرهای پروانه ای می توانند مواد بدنه مختلفی مانند چدن، فولاد ضد زنگ یا پی وی سی داشته باشند.
دیسک
دیسک یک صفحه مدور است که در مرکز بدن قرار گرفته است. این برای چرخش در داخل بدن و کنترل جریان مایعات از طریق دریچه طراحی شده است. دیسک را می توان از مواد مختلفی مانند فولاد ضد زنگ، آلومینیوم یا پلاستیک ساخت.
ساقه
ساقه یک میله بلند و باریک است که به مرکز دیسک متصل می شود و خارج از بدنه دریچه امتداد می یابد. از میل برای چرخاندن دیسک هنگام باز یا بسته شدن شیر استفاده می شود. ساقه را می توان به صورت دستی یا خودکار با استفاده از یک محرک کار کرد.
صندلی
نشیمنگاه یک جزء حلقه ای شکل است که در قسمت داخلی بدنه شیر در اطراف دیسک قرار دارد. این به گونه ای طراحی شده است که در هنگام بسته بودن دریچه یک مهر و موم محکم ایجاد کند و از نشت مایع از شیر جلوگیری کند.
فعال کننده
محرک یک دستگاه خارجی است که برای کنترل موقعیت شیر استفاده می شود. این می تواند یک اهرم یا چرخ دستی باشد یا می تواند یک وسیله خودکار مانند یک محرک الکتریکی یا پنوماتیکی باشد. عملگر برای چرخاندن ساقه و کنترل باز و بسته شدن دیسک استفاده می شود.
بلبرینگ
بلبرینگ ها اجزای کوچکی هستند که در بالا و پایین ساقه قرار دارند. آنها پشتیبانی و ثبات را برای ساقه فراهم می کنند و به آن اجازه می دهند که به آرامی در بدنه شیر بچرخد.
تعمیر و نگهداری شیر پروانه ای
بازرسی منظم
اولین قدم برای حفظ شیر پروانه ای، انجام یک بازرسی منظم است. هرگونه نشتی، خوردگی یا آسیب روی بدنه، دیسک و ساقه سوپاپ را بررسی کنید. آب بندی و واشرها را از نظر سایش و پارگی بررسی کنید. اطمینان حاصل کنید که شیر همچنان در موقعیت صحیح قرار دارد و پیچ و مهره ها محکم هستند.
روغن کاری
روانکاری مناسب برای عملکرد بهینه هر شیر بسیار مهم است. اطمینان حاصل کنید که میل سوپاپ، نشیمنگاه ها و یاتاقان ها به خوبی با استفاده از روان کننده با کیفیت بالا روغن کاری شده اند تا اصطکاک را کاهش دهند. با این حال، از روغن کاری بیش از حد شیر خودداری کنید، زیرا ممکن است باعث گرفتگی و آسیب به سیستم شود. توصیه های سازنده را برای روان کننده مناسب برای استفاده بررسی کنید.
تمیز کردن
تمیز کردن منظم شیر را از ذرات و رسوبات پاک نگه می دارد که ممکن است باعث اصطکاک و کاهش عملکرد شود. مطمئن شوید که بسته به جنس شیر، از یک ماده تمیز کننده مناسب برای تمیز کردن شیر استفاده می کنید. از استفاده از پاک کننده های ساینده که ممکن است سطح دریچه را خراش یا آسیب ببیند خودداری کنید.
تعویض آب بندی
با گذشت زمان، آب بندی و واشر سوپاپ ها فرسوده می شوند. برای حفظ یکپارچگی شیر و جلوگیری از نشتی، این مهر و موم ها را با جایگزین های باکیفیت تعویض کنید. فرکانس تعویض بستگی به کاربرد شیر و شرایط عملکرد دارد.
سرویس و نگهداری های مرتب
تعمیر و نگهداری معمول شیر برای حفظ عملکرد بهینه آن ضروری است. عملکرد شیر را به طور منظم بررسی کنید و هر قطعه آسیب دیده یا شکسته را فوراً تعویض کنید. یک سوپاپ معیوب ممکن است آسیب قابل توجهی به سیستم شما وارد کند.
انتخاب مواد صحیح
شیرهای پروانه ای می توانند از مواد مختلفی مانند فولاد کربنی، فولاد ضد زنگ، آهن، آلومینیوم یا پلاستیک ساخته شوند. ماده انتخاب شده باید با سیال مورد استفاده و دما و فشار کارکرد آن سازگار باشد.
نصب مناسب
شیر باید در موقعیت صحیح با جهت گیری صحیح نصب شود. براکت های لنگر و پشتیبانی لازم باید برای جلوگیری از فشار بیش از حد بر روی شیر تهیه شود. نصب صحیح همچنین تضمین می کند که هیچ گونه اتصال یا تداخلی در دیسک یا ساقه شیر وجود ندارد.
نگهداری مناسب
نگهداری منظم برای اطمینان از عملکرد صحیح شیرهای پروانه ای ضروری است. بازرسی منظم سطوح آب بندی و دیسک برای آسیب یا سایش باید انجام شود. شیر باید به طور دوره ای تمیز شود تا از تجمع زباله یا آلودگی جلوگیری شود که می تواند بر عملکرد آن تأثیر بگذارد.
حفاظت از محیط زیست
شیرهای پروانه ای باید از محیط محافظت شوند تا از آسیب های ناشی از آب و هوا، قرار گرفتن در معرض مواد شیمیایی یا سایر آلاینده ها جلوگیری شود. محفظه ها و پوشش ها باید برای محافظت از شیر در برابر عناصری که می توانند منجر به خوردگی یا سایر اشکال آسیب شوند نصب شوند.
سایز بندی مناسب
دریچه های پروانه ای باید اندازه مناسبی برای کاربرد داشته باشند تا از کنترل جریان مناسب اطمینان حاصل شود و از ایجاد فشار و تنش بیش از حد بر روی شیر جلوگیری شود.
سازگاری با سیال
شیر پروانه ای باید با سیال مورد استفاده سازگار باشد. استفاده از مواد یا پیکربندی اشتباه می تواند باعث خوردگی، رسوب یا واکنش های شیمیایی شود که می تواند سایش را تسریع کند و به شیر آسیب برساند.
عملکرد مناسب
شیر باید در محدوده درجه حرارت و فشار مشخص شده خود کار کند. تجاوز از این محدودیت ها ممکن است منجر به آسیب به شیر یا اجزای آن شود. علاوه بر این، شیر نباید به اجبار باز یا بسته شود زیرا ممکن است به اجزای شیر آسیب برساند.
نحوه انتخاب شیر پروانه ای
اندازه سوپاپ
اولین چیزی که باید در نظر بگیرید اندازه دریچه مورد نیاز شماست. شما باید شیری را انتخاب کنید که با اندازه خط لوله و سرعت جریان فرآیند شما مطابقت داشته باشد. اگر شیر خیلی کوچک باشد، جریان را محدود کرده و باعث افت فشار می شود. اگر شیر بیش از حد بزرگ باشد، هزینه نصب را افزایش می دهد و ممکن است نتواند کنترل دقیقی بر جریان داشته باشد.
مواد
شیرهای پروانه ای در مواد مختلفی از جمله فولاد ضد زنگ، چدن و پی وی سی تولید می شوند. انتخاب مواد شما به نوع مایع یا گازی که کنترل می شود و همچنین دما و فشار فرآیند بستگی دارد. به عنوان مثال، فولاد ضد زنگ یک انتخاب محبوب برای کاربردهای با دمای بالا است، در حالی که pvc اغلب برای کاربردهای دمای پایین استفاده می شود.
نوع دیسک
دیسک بخشی از شیر پروانه ای است که جریان سیال را کنترل می کند. دو نوع اصلی دیسک وجود دارد: تک افست و دو افست. دیسک های تک افست بیشتر مورد استفاده قرار می گیرند و معمولاً هزینه کمتری دارند. با این حال، دیسک های دو افست آب بندی بهتری را ارائه می دهند و در برابر سایش و پارگی مقاوم تر هستند.
پایان دادن به اتصالات
شیرهای پروانه ای با انواع اتصالات انتهایی از جمله فلنجی، رزوه ای و جوشی در دسترس هستند. باید اتصال انتهایی را انتخاب کنید که با سیستم لوله کشی مورد استفاده شما مطابقت داشته باشد و اتصال ایمن و قابل اطمینان را تضمین کند.
فعال سازی
شیرهای پروانه ای می توانند به صورت دستی یا توسط یک محرک کار کنند. محرک وسیله ای الکتریکی، پنوماتیکی یا هیدرولیکی است که به طور خودکار شیر را باز و بسته می کند. نوع محرکی که انتخاب می کنید به نیازهای خاص شما مانند سرعت و دقت عملکرد شیر بستگی دارد.
کاربرد
در نهایت، باید کاربرد خاصی را که برای آن به شیر پروانه ای نیاز دارید، در نظر بگیرید. به عنوان مثال، اگر از شیر پروانه ای برای فرآوری مواد غذایی استفاده می کنید، باید از مواد مورد تایید FDA ساخته شده و از نظر طراحی بهداشتی باشد. اگر از شیر پروانه ای برای فرآوری شیمیایی استفاده می کنید، باید در برابر خوردگی شیمیایی مقاوم باشد و بتواند در محیط های پر فشار و دمای بالا مقاومت کند.
نحوه نصب شیر پروانه ای
مواد را آماده کنید
قبل از نصب شیر پروانه ای، مطمئن شوید که تمام مواد و ابزار لازم را دارید. این شامل خود شیر پروانه ای، لوله یا اتصالات، سخت افزار نصب، و چسب یا بست های لازم است. بررسی توصیه های سازنده برای مواد و ابزارهای خاص بسیار مهم است، زیرا ممکن است بسته به نوع و مارک شیر پروانه ای متفاوت باشد.
شیر پروانه ای را نصب کنید
شیر پروانه ای را با تراز کردن آن با لوله یا اتصالات و قرار دادن آن در محل مورد نظر نصب کنید. روی شیر پروانه ای فشار وارد کنید تا صندلی ها قرار بگیرند و مطمئن شوید که سوپاپ به درستی قرار گرفته است. از چسب یا بست های لازم برای محکم کردن شیر پروانه ای در جای خود استفاده کنید و مطمئن شوید که شیر تراز و شاقول است.
محل نصب را پیدا کنید
محل نصب شیر پروانه ای را مشخص کنید و مطمئن شوید که محل تمیز و عاری از زباله است. اگر شیر پروانه ای در لوله ای نصب می شود، مطمئن شوید که لوله تمیز و عاری از هرگونه انسداد و انسداد باشد.
شیر پروانه ای را جمع کنید
با تراز کردن بدنه سوپاپ، دسته و صندلی ها، شیر پروانه ای را مونتاژ کنید. دستگیره را روی بدنه سوپاپ پیچ کنید و مطمئن شوید که دسته محکم وصل شده است. نشیمن های بدنه سوپاپ را تراز کنید و لوله یا اتصالات را در بدنه شیر قرار دهید.
شیر پروانه ای اصل کار
1. معمولاً از بدنه شیر، دسته، نشیمنگاه و لوله یا اتصالات تشکیل شده است. بدنه سوپاپ یک پوسته استوانهای است که مکانیزم سوپاپ را در خود جای داده است و دسته آن یک قطعه گوهای شکل است که برای باز و بسته کردن شیر استفاده میشود. نشیمنگاه یک حلقه لاستیکی یا فلزی است که در داخل بدنه شیر قرار می گیرد و بین بدنه سوپاپ و لوله یا اتصالات مهر و موم ایجاد می کند.
2. هنگامی که دسته چرخانده می شود، قطعه گوه ای شکل را می چرخاند که به نوبه خود صندلی ها را می چرخاند. این عمل باعث می شود که شیر باز شود و سیال از لوله یا اتصالات عبور کند. با چرخاندن دستگیره، فشار روی صندلی ها افزایش می یابد که به حفظ مهر و موم محکم بین بدنه شیر و لوله یا اتصالات کمک می کند. هنگامی که دستگیره در جهت مخالف چرخانده می شود، فشار روی صندلی ها کاهش می یابد که باعث می شود شیر بسته شود. شیر پروانه ای به گونه ای طراحی شده است که یک راه حل کم هزینه و کم هزینه برای کنترل جریان سیال در کاربردهای مختلف از جمله سیستم های تامین آب، زهکشی و تهویه مطبوع باشد.
گواهینامه ها
کارخانه ما
این شرکت مساحت کل بیش از 3،000 متر مربع را اشغال می کند. بیش از 50 کارمند وجود دارد و انواع تجهیزات تولید اصلی بزرگ و متوسط و همچنین تجهیزات و ابزار اصلی بازرسی و آزمایش وجود دارد.
