به عنوان یک تامین کننده اختصاصی شیرهای پروانه ای، من از نزدیک شاهد نقش حیاتی این شیرها در کاربردهای مختلف صنعتی بوده ام. درک ویژگی های جریان یک شیر پروانه ای برای مهندسان، تکنسین ها و هر کسی که در سیستم های کنترل سیال دخیل است ضروری است. در این پست وبلاگ، به پیچیدگیهای ویژگیهای جریان شیر پروانهای میپردازم، رفتار، مزایا و ملاحظات آنها را بررسی میکنم.
ساختار اساسی و اصل کار
شیر پروانه ای شامل یک دیسک است که بر روی یک محور چرخان در یک لوله نصب شده است. هنگامی که دریچه کاملاً باز است، دیسک موازی با جهت جریان است و حداقل انسداد و حداکثر جریان را ممکن می سازد. با چرخش دیسک، به تدریج مسیر جریان را محدود می کند و سرعت جریان را کاهش می دهد. هنگامی که دریچه کاملاً بسته است، دیسک عمود بر جریان است و مسیر عبور را به طور کامل مسدود می کند.
سادگی این طراحی باعث می شود که شیرهای پروانه ای مقرون به صرفه، سبک وزن و نصب آسان باشند. آنها معمولاً در کاربردهایی که نیاز به خاموش شدن سریع و دریچه گاز است، مانند تصفیه خانه های آب، سیستم های HVAC و فرآیندهای صنعتی استفاده می شوند.
ضریب جریان (Cv)
ضریب جریان یا Cv اندازه گیری ظرفیت شیر برای عبور سیال است. این نشان دهنده تعداد گالن آمریکا در دقیقه (GPM) آب در دمای 60 درجه فارنهایت است که با افت فشار 1 psi از شیر عبور می کند. مقدار Cv بالاتر نشان دهنده ظرفیت جریان بیشتر است.
شیرهای پروانهای معمولاً دارای مقدار Cv بالایی هستند، به این معنی که میتوانند جریانهای زیادی را با افت فشار نسبتاً کم تحمل کنند. این باعث می شود آنها برای کاربردهایی مناسب باشند که بازده انرژی مهم است، زیرا انرژی کمتری برای پمپ کردن سیال از طریق شیر مورد نیاز است.
منحنی های مشخصه جریان
مشخصه جریان یک شیر پروانه ای چگونگی تغییر نرخ جریان را با تغییر دهانه شیر توضیح می دهد. سه نوع اصلی منحنی مشخصه جریان وجود دارد: خطی، درصد مساوی و باز شدن سریع.
- ویژگی جریان خطی:در یک مشخصه جریان خطی، سرعت جریان مستقیماً با باز شدن شیر متناسب است. این به این معنی است که باز شدن شیر 50 درصد باعث جریان 50 درصد و باز شدن 100 درصد حداکثر جریان را به همراه خواهد داشت. ویژگی های جریان خطی برای کاربردهایی که کنترل دقیق نرخ جریان مورد نیاز است، مانند سیستم های دوز شیمیایی، ایده آل هستند.
- مشخصه جریان درصد برابر:منحنی مشخصه درصد جریان برابر نشان می دهد که تغییر در نرخ جریان متناسب با دبی موجود است. این به این معنی است که یک تغییر کوچک در باز شدن شیر در دبیهای کم باعث تغییر نسبتاً بزرگ در جریان میشود، در حالی که همین تغییر در باز شدن در دبیهای بالا باعث تغییر کمتری در جریان میشود. مشخصه های درصد جریان برابر برای کاربردهایی مناسب هستند که در آن کنترل دقیق بر روی طیف گسترده ای از نرخ جریان، مانند سیستم های گرمایش و سرمایش مورد نیاز است.
- ویژگی جریان باز شدن سریع:منحنی مشخصه جریان باز شدن سریع نشان می دهد که سرعت جریان با یک تغییر کوچک در باز شدن دریچه به سرعت افزایش می یابد. این نوع مشخصه برای کاربردهایی که کنترل روشن/خاموش سریع مورد نیاز است، مانند سیستم های خاموش کننده اضطراری، مفید است.
مزایای شیر پروانه ای در کنترل جریان
دریچه های پروانه ای در مورد کنترل جریان چندین مزیت دارند:
- افت فشار کم:همانطور که قبلا ذکر شد، شیرهای پروانه ای مقدار Cv بالایی دارند، به این معنی که می توانند حجم زیادی از سیال را با افت فشار نسبتا کم عبور دهند. این باعث صرفه جویی در مصرف انرژی و کاهش هزینه های عملیاتی می شود.
- عملیات سریع:دریچه های پروانه ای را می توان به سرعت باز و بسته کرد و آنها را برای کاربردهایی که نیاز به پاسخ سریع است مناسب می کند. این امر به ویژه در شرایط اضطراری یا در فرآیندهایی که جریان نیاز به تنظیم سریع دارد اهمیت دارد.
- طراحی فشرده:طراحی فشرده شیرهای پروانه ای نصب آنها را در فضاهای تنگ آسان می کند. آنها همچنین در مقایسه با انواع دیگر شیرها به تعمیر و نگهداری کمتری نیاز دارند که باعث کاهش زمان خرابی و هزینه های نگهداری می شود.
- تطبیق پذیری:شیرهای پروانه ای را می توان با طیف وسیعی از سیالات از جمله مایعات، گازها و دوغاب استفاده کرد. آنها همچنین در مواد مختلف مانند فولاد ضد زنگ، چدن و پی وی سی موجود هستند تا برای کاربردهای مختلف و شرایط محیطی مناسب باشند.
ملاحظات برای انتخاب شیر پروانه ای
هنگام انتخاب یک شیر پروانه ای برای یک کاربرد خاص، چندین فاکتور باید در نظر گرفته شود:
- الزامات جریان:میزان جریان و افت فشار مورد نیاز برای کاربرد را تعیین کنید. این به شما کمک می کند شیری با مقدار Cv و اندازه مناسب انتخاب کنید.
- ویژگی جریان:مشخصه جریانی را انتخاب کنید که به بهترین وجه برای برنامه کاربردی مناسب است. در نظر بگیرید که آیا به کنترل دقیق، تنظیم دقیق، یا عملیات روشن/خاموش سریع نیاز است یا خیر.
- خواص سیالات:خواص سیال مانند ویسکوزیته، دما و خورندگی آن را در نظر بگیرید. برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان، ماده شیری را انتخاب کنید که با سیال سازگار باشد.
- شرایط عملیاتی:شرایط عملیاتی مانند فشار، دما و فرکانس کار را در نظر بگیرید. اطمینان حاصل کنید که شیر برای شرایط خاص درجه بندی شده است تا از خرابی زودرس جلوگیری شود.
محدوده محصولات ما
ما در شرکت ما طیف گسترده ای از شیرهای پروانه ای را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم. برخی از محصولات محبوب ما عبارتند از:
- پشتی نرم ضد انفجار پنوماتیک: این شیر برای استفاده در محیط های خطرناک که حفاظت در برابر انفجار مورد نیاز است طراحی شده است. دارای یک پشتی نرم برای بهبود عملکرد آب بندی و یک محرک پنوماتیک برای عملکرد از راه دور.
- شیر پروانه ای برای پلت فرم روغن: این شیر که به طور خاص برای استفاده در سکوهای نفتی طراحی شده است، از مواد مرغوب ساخته شده است تا در برابر شرایط سخت صنعت نفت و گاز مقاومت کند. عملکرد قابل اعتماد و عمر طولانی را ارائه می دهد.

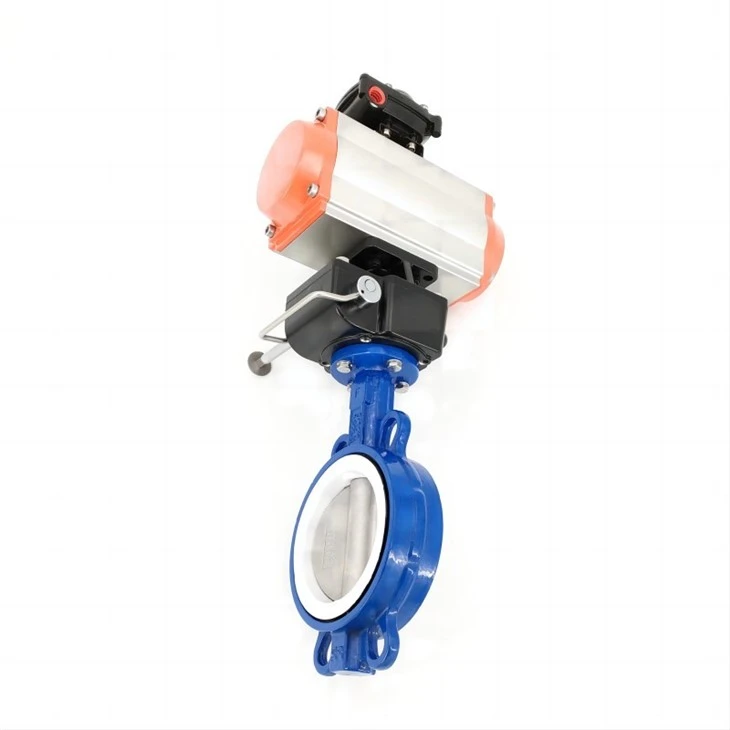

- شیر پروانه ای ویفر پنوماتیک با مکانیزم دستی: این شیر مزایای عملکرد پنوماتیک را با مکانیزم دستی نادیده می گیرد. این انعطاف پذیری را در عملکرد فراهم می کند و می تواند در برنامه هایی استفاده شود که در آنها کنترل خودکار و دستی مورد نیاز است.
برای تهیه با ما تماس بگیرید
اگر علاقه مند به کسب اطلاعات بیشتر در مورد شیرهای پروانه ای ما هستید یا برای انتخاب شیر مناسب برای برنامه خود به کمک نیاز دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما برای ارائه اطلاعات دقیق، پشتیبانی فنی و قیمت در دسترس شما هستند. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای کنترل جریان شما را برآورده کنیم.
مراجع
- شرکت کرین، "جریان سیالات از طریق شیرها، اتصالات و لوله" مقاله فنی شماره 410.
- Fisher Controls International LLC، "راهنمای شیر کنترل".
- ValvTechnologies Inc.، "تکنولوژی و برنامه های دریچه پروانه ای."
