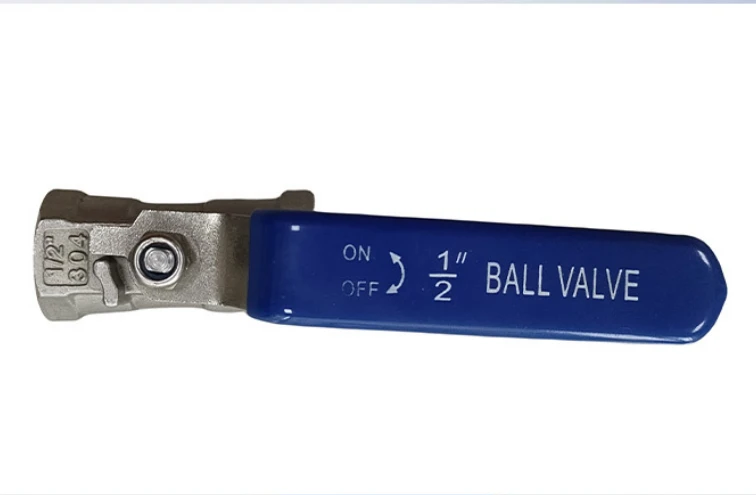

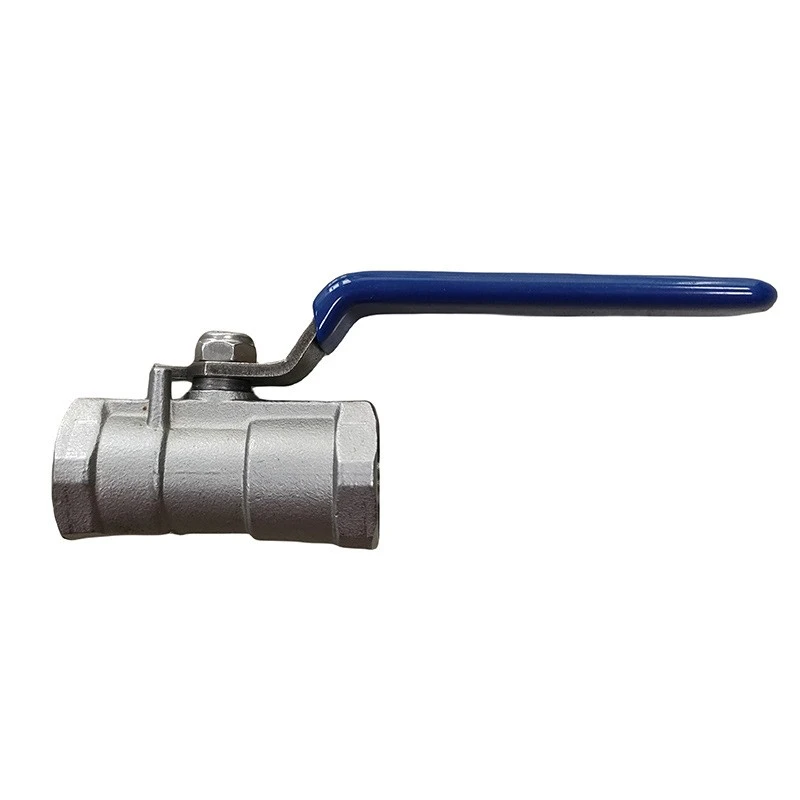

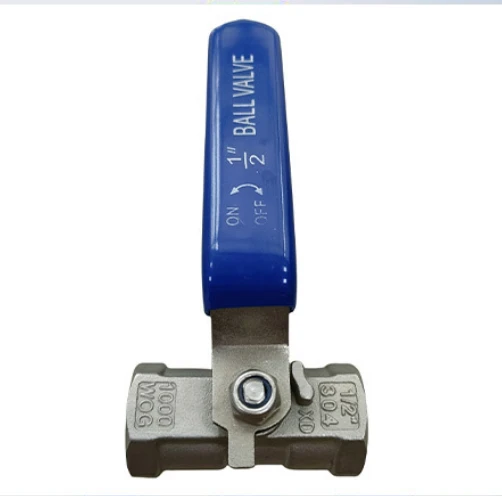

شیر توپی یک تکه رزوه ای



شیر توپی یک تکه رزوه ای یک شیر صنعتی رایج است که عمدتاً برای قطع و کنترل سیالات در سیستم های خط لوله استفاده می شود. دارای ویژگی های ساختار فشرده، آب بندی خوب و عملکرد آسان است.



"یک-تکه" این نوع شیر به بدنه دریچه که به طور کلی ساخته شده است، با استحکام بالا و نشتی آسان اشاره دارد. اصطلاح "رزوه رزوه ای" نشان می دهد که روش اتصال آن یک رابط رزوه داخلی (مانند استانداردهای G، NPT و سایر استانداردها) است که به راحتی در خطوط لوله با قطر کوچک- نصب می شود و برای محیط های رسانه های مختلف مانند آب، نفت و گاز مناسب است.





بدنه دریچه یک تکه-:بدنه سوپاپ به طور یکپارچه آهنگری یا ریخته‌گری شده، غیرقابل جدا شدن-، بدون پیچ بدنه است و فشرده‌ترین ساختار را دارد.اتصال رشته ای:هر دو انتها به صورت داخلی برای پیچاندن مستقیم به خطوط لوله رزوه می شوند که امکان نصب راحت را فراهم می کند.

روشن/خاموش چرخشی 90 درجه:با چرخش 90 درجه دسته کاملاً باز یا بسته می شود که امکان عملکرد سریع را فراهم می کند.

طراحی سوراخ کاهش یافته:گذرگاه داخلی توپ معمولاً کوچکتر از قطر اسمی لوله است (به عنوان مثال، سوراخ واقعی تقریباً DN20 برای DN25).





مدل	Q11F(Q – شیر توپی، 1 – رزوه ماده، 1 – بدنه یک تکه، F – آب بندی فلوروپلاستیک)
قطر اسمی	DN6 ~ DN100 (1/8 اینچ ~ 4 اینچ)
درجه بندی فشار	PN1.6 ~ 4.0MPa (16 ~ 40 kgf/cm²)
محدوده دما	-20 درجه ~ 180 درجه (مهر PTFE)
بدنه سوپاپ	فولاد ضد زنگ 304، 316، برنج
مهر و موم	PTFE (پلی تترا فلوئورواتیلن)











• اندازه جمع و جور و وزن سبک، مناسب برای فضاهای محدود.
• بدون نقاط نشتی خارجی؛ ساختار یکپارچه عملکرد ضد نشت عالی را تضمین می کند.
• کم هزینه و قیمت مقرون به صرفه.
• نصب سریع؛ اتصال رزوه ای نیازی به جوش ندارد.
• مقاومت جریان کم؛ تقریباً مستقیم-از طریق جریان در موقعیت کاملاً باز.

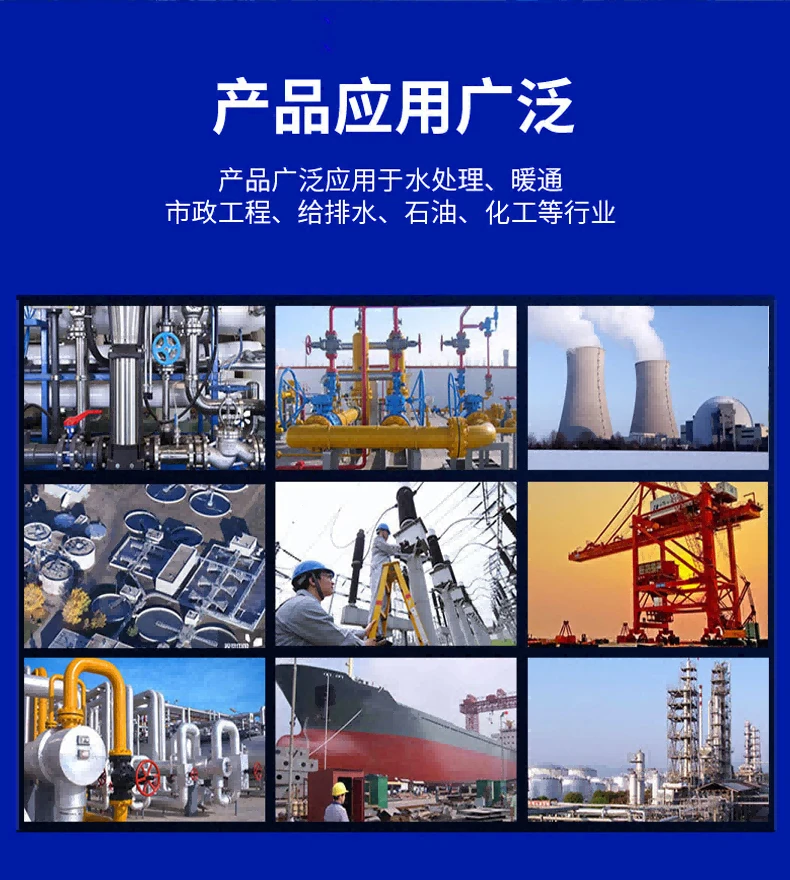

1. کنترل خاموش{0} برای رسانه های عمومی مانند آب، روغن، گاز، بخار و غیره.
2. ابزار، کمپرسورهای هوا، تجهیزات کوچک و خطوط لوله خانگی/تجاری.
3. برنامه های کاربردی حساس به هزینه و فضا، با فرکانس نگهداری پایین.
