شیر پروانه ای پنوماتیک
شیر پروانه ای پنوماتیک چیست؟
شیر پروانه ای پنوماتیک نوعی شیر است که از فشار هوا برای کنترل جریان سیالات از طریق لوله یا لوله استفاده می کند. این شامل یک دیسک یا صفحه است که حول یک محور مرکزی می چرخد تا مقدار سیالی را که از شیر عبور می کند کنترل کند. این شیر معمولاً از طریق یک محرک پنوماتیکی کار می کند که شیر را بر اساس تغییرات فشار هوا باز یا بسته می کند.
مزایای شیر پروانه ای پنوماتیک
عملیات سریع و آسان
شیرهای پروانه ای پنوماتیک را می توان به سرعت و به راحتی با چرخاندن ساده دسته یا فشار دادن یک دکمه باز یا بسته کرد. این آنها را برای برنامه هایی که زمان پاسخ سریع حیاتی است، مانند شرایط اضطراری، ایده آل می کند.
تعمیر و نگهداری کم
شیرهای پروانه ای پنوماتیک با قطعات کمتری نسبت به سایر انواع شیرها نیاز به تعمیر و نگهداری کمتری دارند و احتمال خرابی کمتری دارند. آنها همچنین کمتر مستعد ساییدگی، خوردگی و نشتی هستند.
طراحی ساده
شیرهای پروانه ای پنوماتیکی طراحی ساده ای دارند که نصب و ادغام آنها در سیستم های موجود را آسان می کند. آنها همچنین فضای کمتری را نسبت به انواع دیگر شیرها اشغال می کنند، که آنها را برای کاربردهایی که فضا محدود است ایده آل می کند.
گزینه های سوئیچ محدود
شیرهای پروانه ای پنوماتیکی را می توان به سوئیچ های محدود مجهز کرد که بازخوردی را در مورد موقعیت سوپاپ ارائه می دهد و امکان کنترل و اتوماسیون بهتر فرآیند را فراهم می کند.
چرا ما را انتخاب کنید؟
کیفیت بالا
محصولات ما با استانداردهای بسیار بالا و با استفاده از بهترین مواد و فرآیندهای ساخت تولید یا اجرا می شوند.
خدمات آنلاین 24 ساعته
ما سعی می کنیم در عرض 24 ساعت به همه نگرانی ها پاسخ دهیم و تیم های ما همیشه در صورت بروز هر گونه شرایط اضطراری در اختیار شما هستند.
کنترل کیفیت
ما پرسنل حرفه ای برای نظارت بر فرآیند تولید، بازرسی محصولات و اطمینان از مطابقت محصول نهایی با استانداردهای سطح کیفی، دستورالعمل ها و مشخصات مورد نیاز داریم.
تجربه غنی
کارکنان مجرب ما که به کنترل کیفیت دقیق و خدمات مشتری دقیق اختصاص داده شده اند، همیشه در دسترس هستند تا در مورد نیازهای شما صحبت کنند و رضایت کامل مشتری را تضمین کنند.

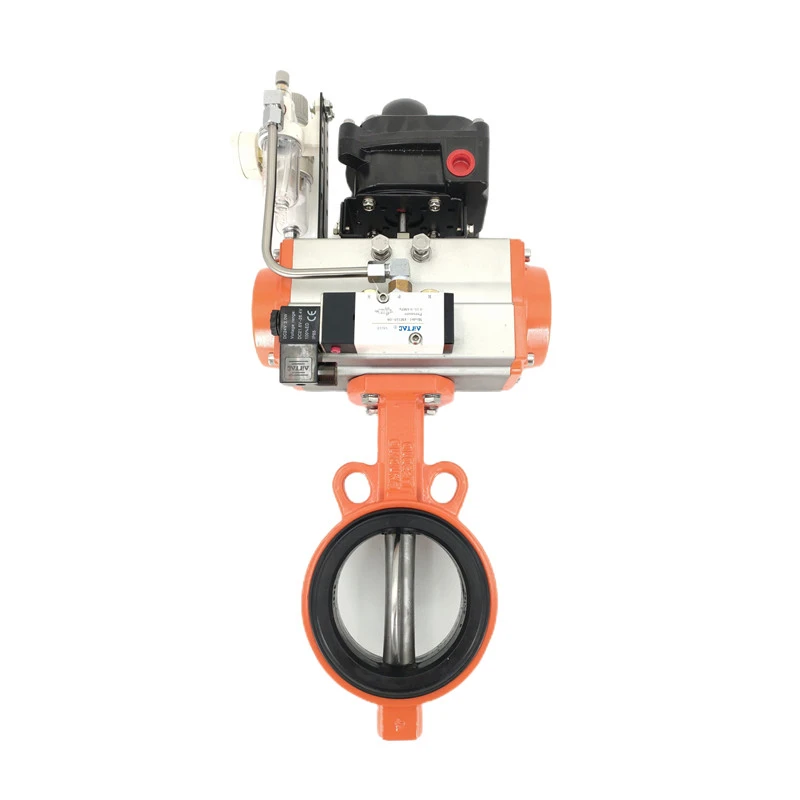

شیر پروانه ای به سبک ویفر
شیر پروانه ای ویفری رایج ترین نوع شیر پروانه ای است که در بیشتر کاربردها استفاده می شود. این شیر بین دو فلنج قرار می گیرد و نصب آن را بین لوله ها آسان می کند. دیسک شیر در مرکز خط لوله قرار دارد و می تواند با یک چهارم چرخش محرک باز یا بسته شود. این نوع شیر در کاربردهای فشار متوسط و دمای پایین کاربرد دارد.
شیر پروانه ای به سبک لوگ
شیرهای پروانه ای لاگ از نظر طراحی شبیه به شیرهای ویفری هستند اما روی بدنه شیر دارای لنگه هایی هستند که می توان از آنها برای محکم کردن شیر به خط لوله استفاده کرد. این تیغه ها رزوه ای هستند و برای اتصال شیر به خط لوله از پیچ و مهره استفاده می شود. شیرهای لاگ در کاربردهای فشار بالا استفاده می شوند و نسبت به شیرهای ویفری به فضای کمتری برای نصب نیاز دارند.

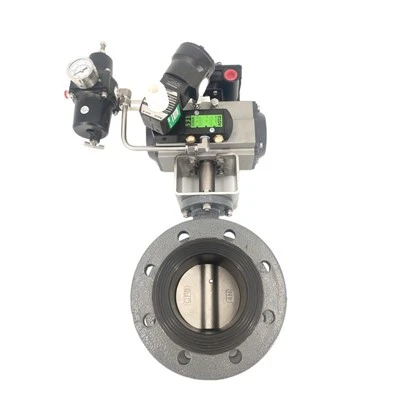

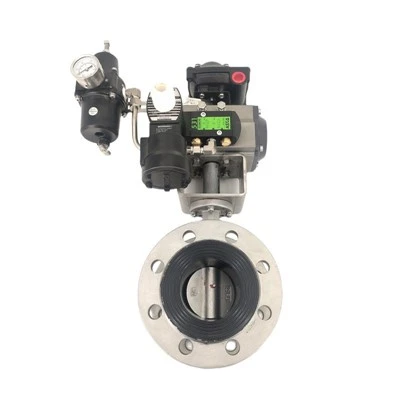

شیر پروانه ای فلنج دار
شیر پروانه ای فلنجی شبیه شیر ویفری است، اما دارای فلنج هایی در دو طرف است که می توان آنها را به خط لوله پیچ کرد. این نوع شیر در کاربردهای فشار بالا و دمای بالا استفاده می شود که در آن شیر باید به طور ایمن به خط لوله متصل شود.
شیر پروانه ای با کارایی بالا
دریچههای پروانهای با کارایی بالا برای کاربردهای سختتر طراحی شدهاند که در آنها یک خاموشی محکم ضروری است. این شیرها به جای الاستومرها از نشیمنگاه های فلزی استفاده می کنند و می توانند دما و فشار بالاتری را نسبت به شیرهای پروانه ای استاندارد تحمل کنند. شیرهای پروانه ای با کارایی بالا در صنایعی مانند تولید برق، نفت و فرآوری شیمیایی استفاده می شود.
جنس شیر پروانه ای پنوماتیک
مواد مورد استفاده برای شیرهای پروانه ای پنوماتیک با توجه به کاربرد خاص متفاوت است. به طور کلی، بدنه شیر پروانه ای از چدن، چدن شکل پذیر، فولاد کربنی، فولاد ضد زنگ یا پلاستیک ساخته می شود. مواد آب بندی صندلی و دیسک ممکن است شامل epdm، nbr، ptfe، فلز یا ترکیبی از این مواد باشد. انتخاب مواد تحت تأثیر عواملی مانند دما، فشار، محیط، محیط خورنده و الزامات بهداشتی است.
کاربرد شیر پروانه ای پنوماتیک
صنایع شیمیایی
شیرهای پروانه ای پنوماتیک به طور گسترده ای در صنایع شیمیایی برای کنترل جریان مواد شیمیایی و حلال ها استفاده می شود. در این کاربردها از شیرها برای جلوگیری از نشت یا جریان مواد شیمیایی در جهت نادرست استفاده می شود که می تواند باعث بروز مشکلات جدی مانند آلودگی یا حوادث شود.
صنایع داروسازی
شیرهای پروانه ای پنوماتیک در صنایع داروسازی نیز برای کنترل جریان سیالات و گازها در فرآیندهای مختلف مورد استفاده قرار می گیرند. در این کاربردها از شیرها برای حفظ شرایط بهداشتی سختگیرانه و جلوگیری از هرگونه آلودگی محصولات استفاده می شود.
صنایع غذایی و آشامیدنی
شیرهای پروانه ای پنوماتیک به طور گسترده در صنایع غذایی و آشامیدنی برای کنترل جریان سیالات در فرآیندهای مختلف مانند اختلاط، بسته بندی و تمیز کردن استفاده می شود. این شیرها به گونه ای طراحی شده اند که استانداردهای بهداشتی دقیق مورد نیاز در این صنایع را رعایت کنند.
صنایع HVAC
دریچه های پروانه ای پنوماتیک در سیستم های hvac (گرمایش، تهویه و تهویه مطبوع) برای تنظیم جریان هوا و آب استفاده می شود. در این کاربردها از شیرها برای کنترل سطوح دما و رطوبت در مناطق مختلف ساختمان استفاده می شود.
تصفیه خانه های آب
دریچه های پروانه ای پنوماتیک در تصفیه خانه های آب برای کنترل جریان آب و مواد شیمیایی در فرآیندهای مختلف مانند فیلتراسیون، گندزدایی و ته نشینی استفاده می شوند. این شیرها برای مقاومت در برابر محیط های خورنده و اطمینان از عملکرد قابل اعتماد طراحی شده اند.
صنایع نفت و گاز
شیرهای پروانه ای پنوماتیک در صنایع نفت و گاز برای کنترل جریان سیالات و گازها در فرآیندهای مختلف از جمله حفاری، پالایش و حمل و نقل استفاده می شوند. این شیرها به گونه ای طراحی شده اند که در برابر فشارها و دماهای بالا مقاومت کنند و از عملکرد ایمن و قابل اطمینان اطمینان حاصل کنند.
باز کردن دریچه
برای باز کردن شیر، محرک سیگنالی را از سیستم کنترل دریافت می کند و سپس فشار هوا را به سیلندر وارد می کند. سیلندر این فشار را به حرکت خطی تبدیل می کند که به میل سوپاپ فشار می آورد و باعث می شود دیسک در جهت عقربه های ساعت بچرخد و در نتیجه دریچه باز شود.
تنظیم جریان
هنگامی که شیر باز است، با کنترل زاویه دیسک، جریان را تنظیم می کند. دیسک را می توان تا 90 درجه چرخاند تا دریچه را به طور کامل باز یا کاملاً ببندد، یا هر موقعیتی را در بین آن قرار دهد تا جریان تنظیم شود.
هدایت جریان
دیسک شیر را می توان طوری طراحی کرد که جریان سیال را از طریق خط لوله هدایت کند. به عنوان مثال، دیسک را می توان طوری شکل داد که اطمینان حاصل شود که جریان از یک طرف شیر به طرف دیگر هدایت می شود، تلاطم کاهش می یابد و تاثیر جریان بر خط لوله به حداقل می رسد.
بستن دریچه
برای بستن شیر، محرک پنوماتیک سیگنال دیگری دریافت می کند که سپس فشار هوا را در سیلندر کاهش می دهد. فنر داخل محرک، ساقه سوپاپ را به حالت اولیه خود برمی گرداند و باعث می شود دیسک در خلاف جهت عقربه های ساعت بچرخد و در نتیجه شیر بسته شود.
نظارت بر
سوپاپ علاوه بر تنظیم جریان سیال، می تواند بازخوردی را نیز در مورد شرایط فرآیند به سیستم کنترل ارائه دهد. به عنوان مثال، می تواند موقعیت شیر، فشار داخل خط لوله و دما را نشان دهد.
اجزای شیر پروانه ای پنوماتیک
بدن
بدنه شیر پوشش بیرونی است که سایر اجزا را در خود جای داده است. بسته به کاربرد معمولاً از چدن، فولاد ضد زنگ یا پلاستیک ساخته می شود.
دیسک
دیسک جزء مسطح و مدور است که جریان سیالات، گازها و دوغاب ها را تنظیم می کند. معمولاً از فلز یا مواد مصنوعی مانند ptfe یا epdm ساخته میشود.
ساقه
ساقه قطعه ای است که دیسک را به محرک متصل می کند. حرکت دیسک را کنترل می کند و می تواند برای شرایط کاری مختلف مانند فشار بالا یا دمای بالا طراحی شود.
فعال کننده
محرک جزئی از شیر است که باز و بسته شدن دیسک را کنترل می کند. معمولاً با هوای فشرده یا گاز تغذیه می شود و می توان آن را از راه دور یا دستی کار کرد.
مهر و موم
مهر و موم اجزایی هستند که از نشتی در اطراف شیر جلوگیری می کنند. آنها معمولاً از لاستیک یا سایر الاستومرها ساخته می شوند و برای مقاومت در برابر مایع یا گاز خاصی که از طریق شیر جریان می یابد طراحی شده اند.
بلبرینگ
یاتاقان ها اجزایی هستند که از ساقه و دیسک پشتیبانی می کنند و به آنها اجازه می دهند به آرامی بچرخند. آنها معمولاً از فلز یا پلاستیک ساخته می شوند و برای اصطکاک کم برای کاهش سایش و پارگی طراحی شده اند.
تعمیر و نگهداری شیر پروانه ای پنوماتیک
صندلی های سوپاپ را به طور منظم بررسی کنید
صندلی های سوپاپ وظیفه آب بندی شیر و جلوگیری از نشتی را بر عهده دارند. اگر نشیمنگاه های سوپاپ آسیب دیده یا فرسوده شوند، ممکن است نشتی ایجاد شود. برای جلوگیری از نشتی، چک کردن منظم صندلی های سوپاپ از نظر ساییدگی و پارگی مهم است.
شیر را روغن کاری کنید
روغن کاری شیر پروانه ای پنوماتیک به جلوگیری از خوردگی و کاهش سایش و پارگی قطعات متحرک کمک می کند. از روان کننده باکیفیت و سازگار با مواد شیر استفاده کنید.
محرک را بررسی کنید
عملگر وظیفه باز و بسته کردن شیر را بر عهده دارد. به طور منظم محرک را از نظر هر گونه علائم آسیب یا فرسودگی بازرسی کنید. با آزمایش منظم عملکرد محرک از عملکرد صحیح آن اطمینان حاصل کنید.
بدنه سوپاپ را تمیز کنید
تمیز کردن بدنه شیر به طور منظم برای جلوگیری از تجمع رسوب یا زباله مهم است. برای تمیز کردن بدنه شیر از مواد شوینده ملایم و آب استفاده کنید.
تامین هوا را بررسی کنید
تامین هوا برای عملکرد شیر پروانه ای پنوماتیک ضروری است. اطمینان حاصل کنید که منبع هوا تمیز و خشک است و فشار در محدوده توصیه شده است.
شیر را تست کنید
انجام آزمایشات منظم روی شیر پروانه ای پنوماتیک برای اطمینان از عملکرد صحیح آن بسیار مهم است. حداقل سالی یکبار شیر را تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.
نصب و راه اندازی
اطمینان از نصب صحیح شیر ضروری است. شیر باید در محیطی تمیز و خشک نصب شود و نباید در معرض دماهای شدید، نور خورشید یا گازهای خورنده/مثل قرار گیرد.
محیط عملیاتی
محیط عملیاتی باید عاری از هرگونه انسداد، زباله یا هر ماده دیگری باشد که می تواند عملکرد روان شیر را مختل کند. علاوه بر این، شیرها نباید تحت فشار زیاد، تغییرات ناگهانی فشار یا دبی بالا قرار گیرند، زیرا این امر می تواند به شیر آسیب برساند.
سرویس و نگهداری های مرتب
نگهداری منظم شیر برای عملکرد روان و طول عمر طولانی آن ضروری است. شیر باید به طور دوره ای تمیز و روغن کاری شود و هر قسمت فرسوده یا آسیب دیده باید سریعاً تعویض شود.
تجهیزات ایمنی
همیشه اطمینان حاصل کنید که اپراتورها هنگام دست زدن و کار کردن با شیر از تجهیزات ایمنی مناسب استفاده می کنند. این می تواند شامل دستکش، محافظ چشم/گوش و ماسک های تنفسی برای جلوگیری از هر گونه آسیب یا قرار گرفتن در معرض ذرات خطرناک باشد.
خاموشی اضطراری
شیر باید مجهز به مکانیزم خاموش شدن اضطراری باشد که در صورت بروز هرگونه نقص یا اضطراری فعال شود. این مکانیزم بسته شدن خودکار شیر را تضمین می کند و از آسیب به سیستم جلوگیری می کند.
اندازه و نوع سوپاپ
اولین کاری که باید انجام دهید این است که اندازه و نوع شیر پروانه ای مورد نیاز خود را تعیین کنید. سرعت جریان، فشار و دمای رسانه ای که با آن کار می کنید، و همچنین اندازه لوله و نوع اتصال را در نظر بگیرید. دریچه های پروانه ای در اندازه های مختلفی وجود دارند که قطر آنها از چند اینچ تا چند فوت متغیر است. متداول ترین انواع شیرهای پروانه ای ویفر، لگ و فلنجی هستند.
مواد
مواد دریچه ای را انتخاب کنید که با رسانه ای که با آن کار می کنید سازگار باشد. مواد متداول عبارتند از فولاد ضد زنگ، فولاد کربن، چدن و پلاستیک. عواملی مانند دما، فشار و ترکیب شیمیایی محیط می توانند بر انتخاب ماده تأثیر بگذارند.
محرک سوپاپ
محرک پنوماتیک یکی از محبوب ترین گزینه ها برای شیرهای پروانه ای است. از هوای فشرده برای باز و بسته کردن دریچه استفاده می کند که آن را برای فرآیندهای خودکار ایده آل می کند. اندازه و نوع محرک مورد نیاز برای اطمینان از عملکرد صحیح شیر را در نظر بگیرید. محرک ها در اندازه های مختلف از کوچک تا بزرگ موجود هستند و می توانند دو کاره یا فنری باشند.
الزامات گشتاور
گشتاور مورد نیاز برای باز و بسته کردن شیر یکی دیگر از نکات مهم است. اطمینان حاصل کنید که شیری با گشتاور کافی برای کنترل فشار و دبی مورد نیاز انتخاب کرده اید. داشتن گشتاور ناکافی می تواند منجر به بسته نشدن کامل سوپاپ و در نتیجه نشتی شود، در حالی که گشتاور اضافی می تواند باعث آسیب مکانیکی دریچه یا محرک شود.
صدور گواهینامه و انطباق
بررسی کنید که شیر با استانداردهای صنعتی مربوطه مانند موسسه نفت آمریکا (api) یا سازمان استاندارد بین المللی (iso) مطابقت داشته باشد. به دنبال علائم گواهی باشید تا اطمینان حاصل کنید که شیر از این استانداردها مطابقت دارد و می تواند رسانه ها و شرایط خاصی را که در آنها استفاده می شود کنترل کند.
تعمیر و نگهداری و تعمیر
شیری را انتخاب کنید که نگهداری و تعمیر آن آسان باشد. شیر باید دارای قطعات ساده و در دسترس باشد که در صورت آسیب یا سایش به راحتی قابل تعویض باشند. در صورت امکان، به دنبال شیرهایی باشید که عمر طولانی دارند و به حداقل تعمیر نیاز دارند.
نحوه نصب شیر پروانه ای پنوماتیک
مواد را آماده کنید
قبل از نصب شیر پروانه ای پنوماتیک، از داشتن تمام ابزار و مواد لازم اطمینان حاصل کنید. این شامل شیر پروانه ای پنوماتیک، سخت افزار نصب و هر گونه چسب یا بست لازم است. بررسی توصیه های سازنده برای ابزارها و مواد خاص بسیار مهم است، زیرا ممکن است بسته به نوع و مارک شیر پروانه ای پنوماتیک متفاوت باشد.
محل نصب را پیدا کنید
محل نصب شیر پروانه ای پنوماتیک را مشخص کنید و مطمئن شوید که محل تمیز و عاری از زباله است. اگر شیر پروانه ای پنوماتیک در لوله ای نصب می شود، مطمئن شوید که لوله تمیز و عاری از هرگونه انسداد یا گرفتگی است.
شیر پروانه ای پنوماتیک را مونتاژ کنید
شیر پروانه ای پنوماتیک را با تراز کردن بدنه سوپاپ، کاپوت و صندلی ها مونتاژ کنید. کاپوت را روی بدنه سوپاپ بچسبانید و مطمئن شوید که کاپوت به طور محکم وصل شده است. نشیمن های بدنه سوپاپ را تراز کنید و لوله یا اتصالات را در بدنه شیر قرار دهید.
شیر پروانه ای پنوماتیکی را نصب کنید
شیر پروانه ای پنوماتیک را با تراز کردن آن با لوله یا اتصالات و قرار دادن آن در محل مورد نظر نصب کنید. به شیر پروانه ای پنوماتیک فشار وارد کنید تا صندلی ها قرار بگیرد و مطمئن شوید که سوپاپ به درستی قرار گرفته است. از چسب یا بست های لازم برای محکم کردن شیر پروانه ای پنوماتیکی در جای خود استفاده کنید و از تراز و شاقول بودن شیر اطمینان حاصل کنید.
شیر پروانه ای پنوماتیکی اصل کار
شیر پروانه ای پنوماتیک شیری است که به صورت دستی کار می کند و از یک محرک پنوماتیک برای کنترل جریان سیال از طریق لوله یا سیستم استفاده می کند. معمولاً از بدنه سوپاپ، دسته، کاپوت و محرک پنوماتیکی تشکیل شده است. بدنه سوپاپ یک پوسته استوانهای است که مکانیزم سوپاپ را در خود جای داده است و دسته نیز یک قطعه گوهای شکل است که برای باز و بسته کردن شیر استفاده میشود. . کاپوت یک جزء آستین مانند است که روی بدنه شیر قرار می گیرد و بین بدنه شیر و لوله یا اتصالات مهر و موم ایجاد می کند. محرک پنوماتیکی یک جزء استوانه ای است که به بدنه سوپاپ متصل است و حاوی پیستونی است که توسط هوای فشرده فعال می شود.
