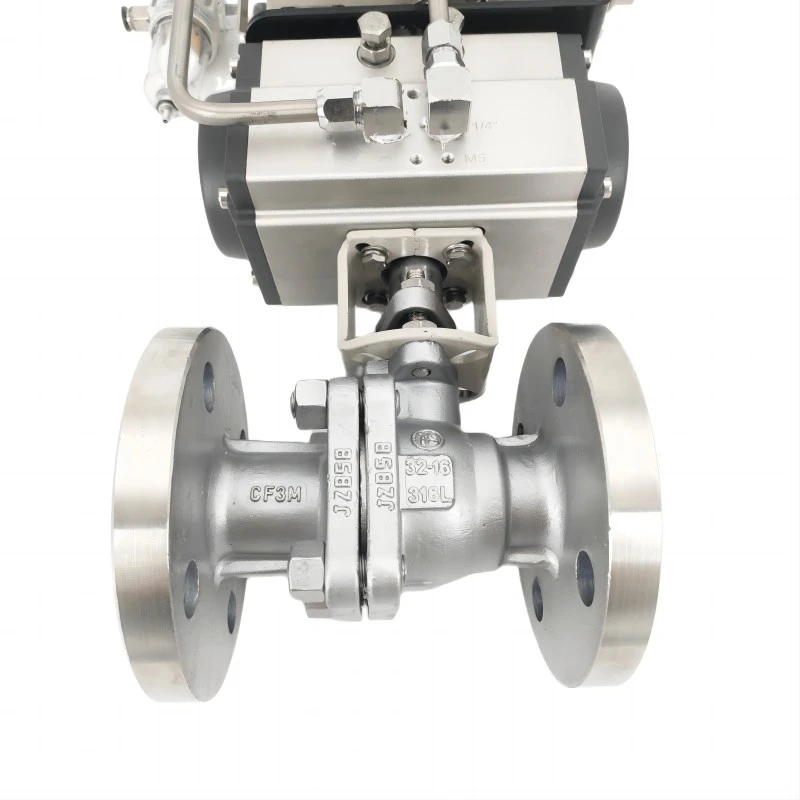

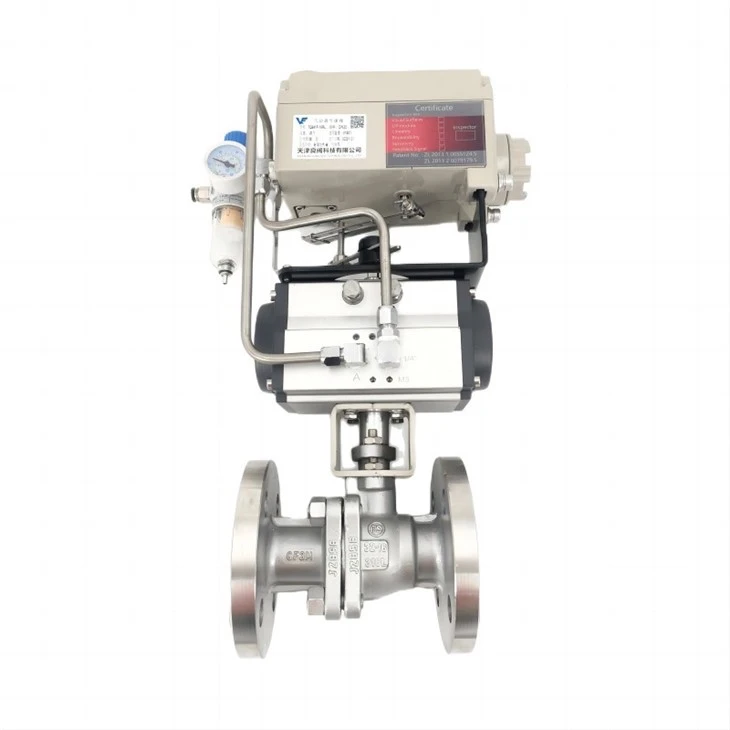

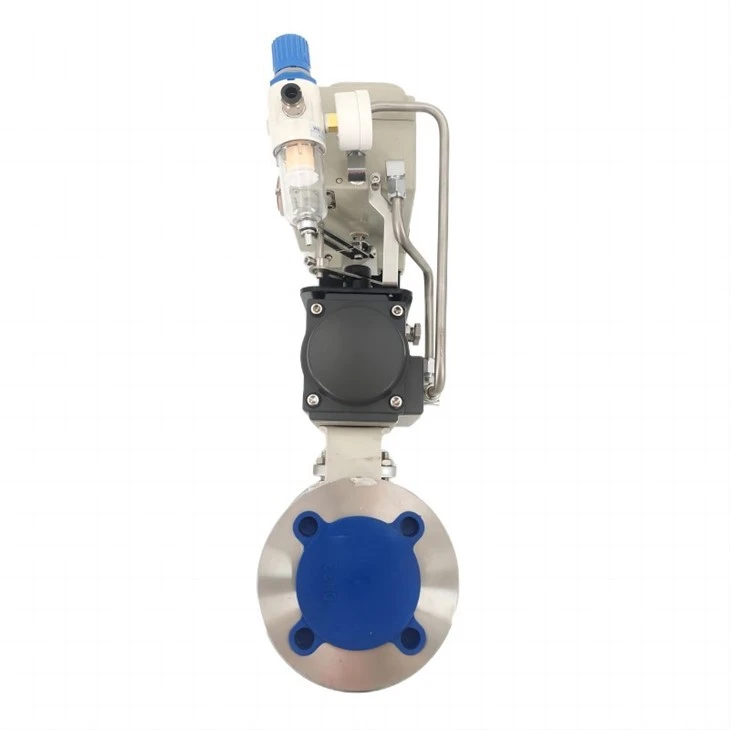

شیر توپی تنظیم پنوماتیک

نمونه محصول	Q641X-16P
جنس بدنه سوپاپ	WCB/304/316L و غیره اختیاری هستند
مواد صفحه شیر	304/316L اختیاری است
مواد مهر و موم	PPR/PTFE و غیره اختیاری هستند
مواد ساقه سوپاپ	2r13/304/316 و غیره اختیاری هستند
سطح فشار	PN10، PN16، 150LB و غیره اختیاری هستند
با استفاده از دما	با توجه به حداکثر دمای مواد آب بندی، می توان آن را زیر 200 درجه انتخاب کرد
حالت رانندگی	AT double acting/ATE تک بازیگری اختیاری است

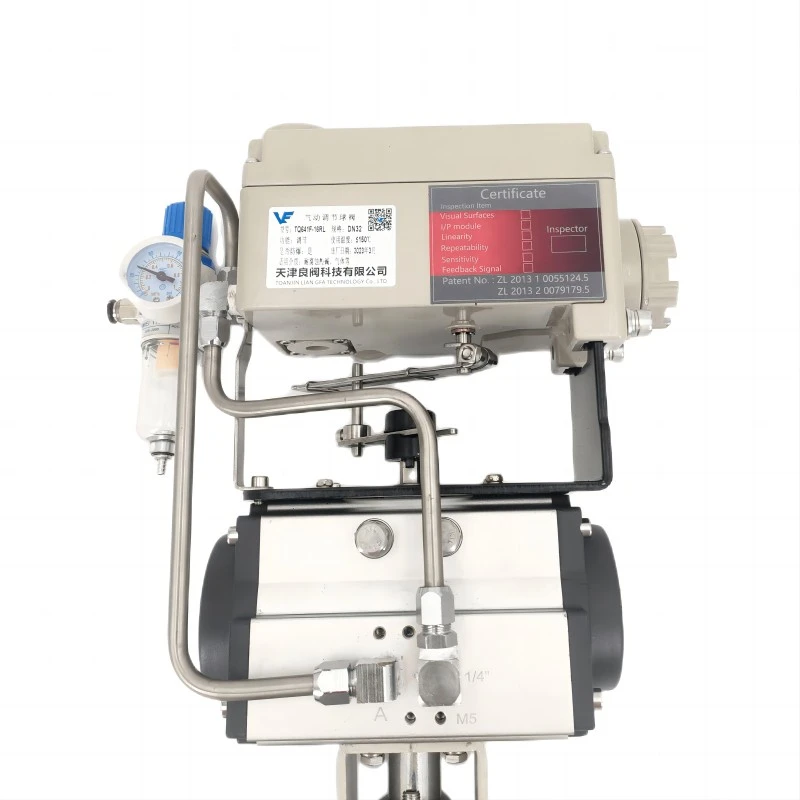

تجهیزات جانبی	فیلتر، دستگاه پاسخ، شیر برقی، مکانیزم دستی، پوزیشنر اختیاری است





در قلب شیر توپی تنظیم کننده پنوماتیک ترکیبی از مکانیزم شیر توپی و یک محرک پنوماتیکی قرار دارد که با هم کنترل دقیقی بر جریان سیال ارائه می دهند. در اینجا نحوه کار آن آمده است:



1. مکانیسم سوپاپ توپ:

• هسته دریچه یک توپ کروی است که از مرکز آن سوراخ (یا پورت) دارد. هنگامی که سوراخ با مسیر جریان هم تراز می شود، سیال آزادانه از شیر عبور می کند. هنگامی که توپ توسط محرک 90 درجه می چرخد، سوراخ عمود بر مسیر جریان است و به طور موثر جریان را متوقف می کند.
• چرخش توپ توسط محرک کنترل می شود و امکان تنظیم دقیق سرعت جریان را فراهم می کند. این شیر را قادر می‌سازد تا جریان را با دقت بالا تنظیم کند و آن را برای کاربردهایی که به نرخ جریان متغیر نیاز دارند ایده‌آل می‌کند.



2. فعال سازی پنوماتیک:

• محرک پنوماتیک از هوای فشرده برای تولید نیروی لازم برای چرخاندن توپ استفاده می کند. این روش فعال سازی بسیار پاسخگو است و امکان تنظیمات سریع و دقیق را فراهم می کند.
• محرک های پنوماتیکی را می توان از راه دور کنترل کرد و عملکرد خودکار و ادغام در سیستم های کنترل بزرگتر را امکان پذیر می کند. این اتوماسیون کارایی و ایمنی فرآیند کلی را افزایش می دهد.





طراحی و ساخت شیر ​​توپی تنظیم پنوماتیک کلید عملکرد و دوام آن است. در اینجا ویژگی های اصلی ساختاری وجود دارد:



1. مواد با کیفیت بالا:

بدنه سوپاپ، توپ و نشیمنگاه‌ها معمولاً از موادی مانند فولاد ضد زنگ، برنج یا سایر آلیاژهایی ساخته می‌شوند که مقاومت بسیار خوبی در برابر خوردگی، سایش و فشارهای بالا دارند. این امر دوام طولانی مدت را حتی در محیط های سخت تضمین می کند.



2. طراحی فشرده و قوی:

• طراحی جمع و جور شیر توپی آن را برای نصب هایی که فضا محدود است مناسب می کند. علیرغم اندازه کوچک آن، این شیر قوی است و قادر به مدیریت کاربردهای فشار بالا است.
• طراحی افت فشار در سراسر شیر را به حداقل می رساند و جریان کارآمد سیال را با حداقل اتلاف انرژی تضمین می کند.



3. قابلیت خاموش کردن محکم:

• طراحی شیر توپی در هنگام بسته شدن، مهر و موم محکمی را فراهم می کند و از هرگونه نشتی جلوگیری می کند. این امر به ویژه در کاربردهایی که جلوگیری از از دست دادن مایعات یا آلودگی حیاتی است، مهم است.
• سطوح آب بندی اغلب از موادی مانند PTFE (تفلون) یا سایر الاستومرها ساخته می شوند که عملکرد آب بندی عالی و مقاومت در برابر سایش را ارائه می دهند.



4. تعمیر و نگهداری آسان و عمر طولانی:

• ساختار شیر امکان جداسازی و نگهداری آسان را فراهم می کند. این ویژگی برای کاهش زمان خرابی و هزینه های تعمیر و نگهداری بسیار مهم است.
• دوام مواد و طراحی به این معنی است که شیر به تعمیر و نگهداری کمتری نیاز دارد و در مقایسه با انواع دیگر شیرها عمر طولانی تری دارد.



5. گزینه های نصب همه کاره:

این شیر را می توان در جهت های مختلف نصب کرد و با استفاده از اتصالات رزوه ای، فلنجی یا جوشی به سیستم های لوله کشی مختلف متصل شد. این تطبیق پذیری آن را با طیف وسیعی از تنظیمات صنعتی سازگار می کند.
