شیر چک پروانه ای

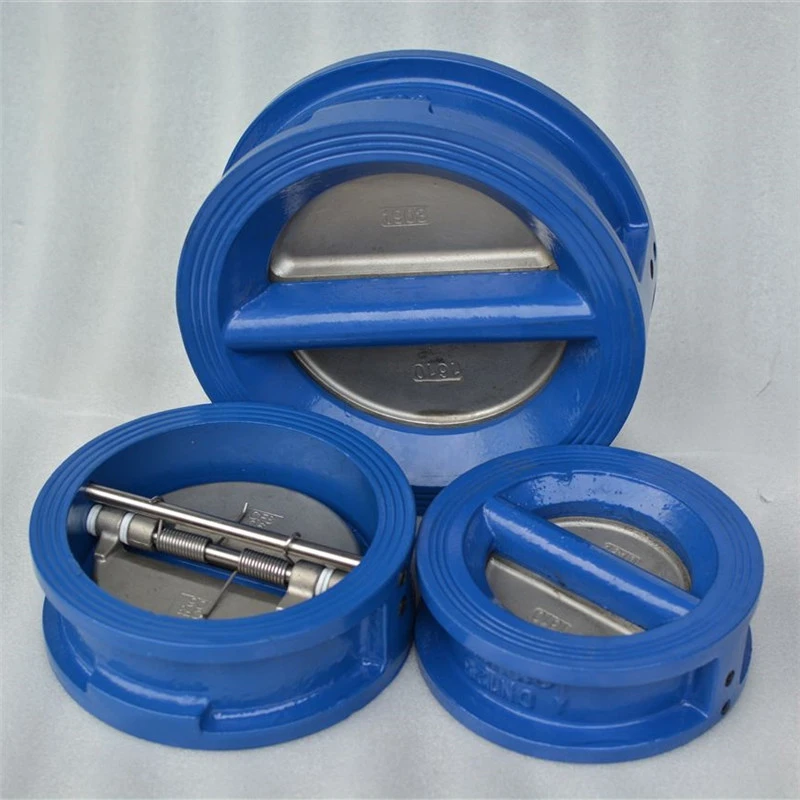

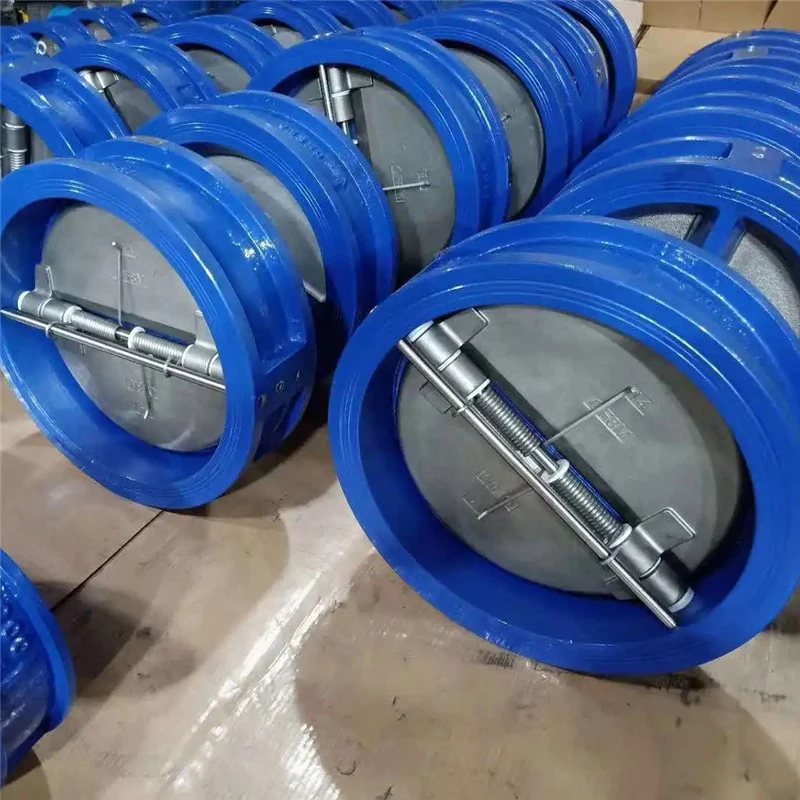

نام محصول: شیر چک پروانه ای
مدل: DH77X-16Q
ابعاد: DN50-DN600
روش اتصال: ویفر
فشار کاری: PN10 PN16 150LB
محدوده دما: -10 درجه -200 درجه









دیسک شیر چک پروانه ای دایره ای شکل است و حول محور کانال صندلی شیر می چرخد. با توجه به کانال ساده در داخل شیر، مقاومت جریان کمتر از یک شیر چک پروانه در حال افزایش است. برای کاربردهای با قطر زیاد با دبی کم و تغییرات جریان نادر مناسب است، اما برای جریان ضربانی مناسب نیست، زیرا عملکرد آب بندی آن به خوبی عملکرد یک نوع بالا و پایین رفتن نیست. شیرهای چک پروانه ای به سه نوع تک دیسکی، دو دیسکی و چند دیسکی تقسیم می شوند. این سه نوع عمدتاً با توجه به قطر دریچه طبقه بندی می شوند تا از ضربه هیدرولیکی در هنگام توقف جریان یا جریان به سمت عقب محیط جلوگیری شود.



شیرهای چک پروانه ای: با توجه به شکل کار دیسک شیر به دو نوع تقسیم می شوند:

1. شیرها را با دیسک سوپاپ در امتداد خط مرکزی عمودی بدنه شیر چک کنید. شیرهای چک پروانه ای را فقط می توان بر روی خطوط لوله افقی نصب کرد و دیسک شیر را می توان به عنوان توپ روی شیرهای چک فشار بالا با قطر کوچک استفاده کرد. شکل بدنه شیر دریچه چک پروانه ای مانند شیر گلوب است (که می تواند به جای شیرهای گلوب استفاده شود)، بنابراین ضریب مقاومت سیال آن نسبتاً زیاد است. ساختار آن شبیه شیر گلوب است که بدنه و دیسک شیر همانند شیر کره است. قسمت بالایی دیسک شیر و قسمت پایینی درپوش سوپاپ مجهز به آستین های راهنما می باشد. آستین راهنمای دیسک سوپاپ می تواند آزادانه در داخل آستین راهنمای دیسک سوپاپ بالا و پایین بیاید. هنگامی که محیط به سمت پایین جریان می یابد، دیسک دریچه توسط نیروی رانش متوسط ​​باز می شود. هنگامی که جریان رسانه متوقف می شود، دیسک سوپاپ با عمودی خود بر روی صندلی سوپاپ فرود می آید و از برگشت مجدد محیط جلوگیری می کند. جهت کانال های ورودی و خروجی متوسط ​​شیر چک پروانه ای مستقیم عمود بر جهت کانال صندلی شیر است. شیر چک بلند کردن عمودی دارای یک کانال ورودی و خروجی متوسط ​​با همان جهت کانال صندلی شیر است و مقاومت جریان آن کوچکتر از نوع مستقیم است.

2. یک سوپاپ برگشت با یک دیسک که به دور یک پین در صندلی سوپاپ می چرخد. شیر چک پروانه ای ساختار ساده ای دارد و فقط روی خطوط لوله افقی قابل نصب است و در نتیجه عملکرد آب بندی ضعیفی دارد.





1. طراحی جدید و معقول است، ساختار کامل است، وزن سبک است، و باز و بسته شدن سریع است.

2. گشتاور عملیاتی کوچک است، عملیات راحت، صرفه جویی در کار و ماهرانه است.

3. می توان آن را در هر موقعیتی نصب کرد و نگهداری آن آسان است.

4. مهر و موم را می توان جایگزین کرد و عملکرد آب بندی برای دستیابی به آب بندی دو طرفه و نشت صفر قابل اعتماد است.

5. مواد آب بندی دارای ویژگی های مقاومت در برابر پیری، مقاومت در برابر خوردگی ضعیف و عمر طولانی است.





1. باز و بسته شدن راحت و سریع، صرفه جویی در کار، و مقاومت سیال کوچک است، بنابراین می توان آن را به طور مکرر عمل کرد.

2. ساختار ساده، اندازه کوچک و وزن سبک.

3. می تواند گل و لای را منتقل کند و مایع کمتری در دهانه خط لوله انباشته شده است.

4. تحت فشار کم، آب بندی خوب را می توان به دست آورد.

5. عملکرد تنظیم خوب.
