انتخاب یک شیر پروانه ای مستلزم در نظر گرفتن دقیق عوامل متعدد از جمله ویژگی های رسانه، پارامترهای عملیاتی و الزامات عملیاتی است. عمر مفید آن تحت تأثیر عواملی مانند مواد، شرایط عملیاتی و نگهداری است. جزئیات به شرح زیر است:
1. شرایط توصیه شده برای شیرهای پروانه ای
مزایای اصلی شیرهای پروانه ای ساختار فشرده (اندازه کوچک و وزن سبک)، باز و بسته شدن سریع، و مقاومت در برابر جریان کم است (دیسک در صورت باز شدن کامل، کمترین انسداد را برای رسانه ایجاد می کند). بنابراین، آنها به ویژه برای سناریوهای زیر مناسب هستند:
1) سناریوهای رسانه، فشار و دما مناسب
• انواع رسانه:
￮ مناسب برای رسانههای بدون-ویسکوزیته-بالا{{1} و غیر متبلور- مانند آب، هوا، گاز طبیعی، نفت و فاضلاب. (وسیلههای{4}}ویسکوزیته بالا مانند آسفالت و پلاستیکهای مذاب تمایل دارند به دیسک بچسبند، در حالی که رسانههای متبلور مانند محلولهای شیمیایی خاص ممکن است باعث چسبندگی دیسک شوند.)

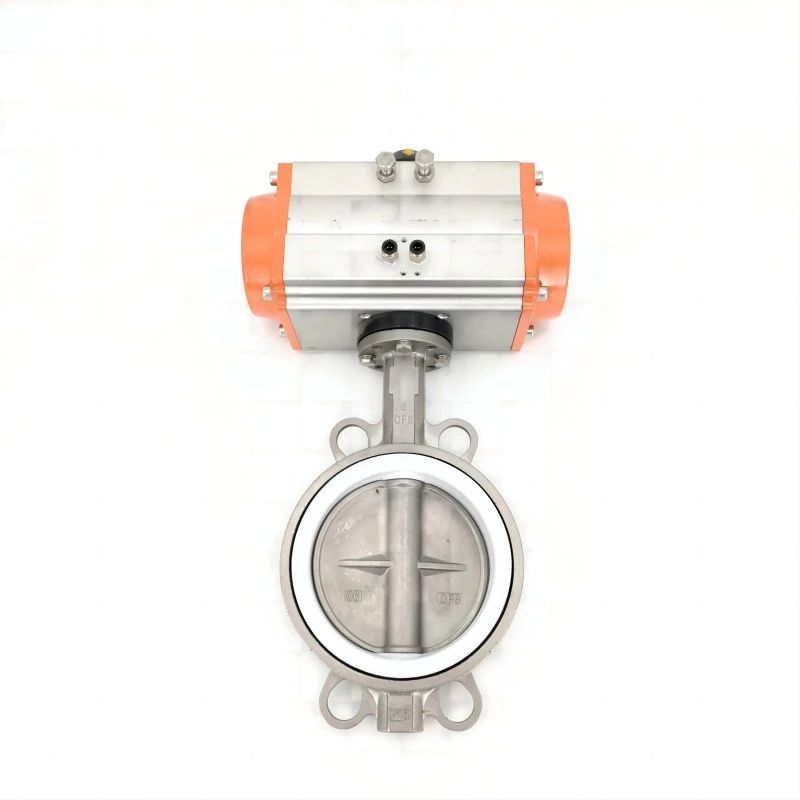

￮دریچههای پروانهای نرم- (نمبند لاستیکی/PTFE) برای رسانههای غیرخورنده با نیاز به نشت بالا (مانند آب آشامیدنی و هوای تمیز) مناسب هستند. مهر و موم سخت-دریچه های پروانه ای(درزگیرهای فلزی) برای محیطهای-در دمای بالا، فشار{{1} یا خورنده (مانند بخار، محلولهای اسیدی و قلیایی و فاضلاب آلوده) مناسب هستند. • محدوده فشار و دما:
￮ دریچههای پروانهای معمولی برای شرایط فشار متوسط و پایین مناسب هستند (PN کمتر یا برابر با 16MPa، شیرهای پروانهای مخصوص سه-غیر مرکزی سخت-میتوانند تا PN 40 کار کنند).
￮ دریچههای پروانهای نرم-مقاومت دمایی کمتر یا مساوی 200 درجه دارند (درزگیرهای لاستیکی کمتر یا مساوی 120 درجه، PTFE کمتر یا مساوی 200 درجه). دریچههای پروانهای سخت میتوانند دمای بیش از 425 درجه را تحمل کنند (مواد خاصی مانند آلیاژهای با درجه حرارت بالا میتوانند حتی دماهای بالاتری را تحمل کنند). آنها برای کاربردهایی مناسب هستند که در معرض دمای بسیار بالا نیستند (به عنوان مثال، کمتر یا مساوی 600 درجه). (شیرهای دروازه ای یا گلوب دریچه ها برای دماهای بسیار بالا بیشتر توصیه می شوند).
2) خط لوله و الزامات عملیاتی
• قطر خط لوله:
￮ مخصوصاً برای خطوط لوله با قطر بزرگ (DN بزرگتر یا مساوی 100 میلیمتر): در مقایسه با دریچههای دروازه و شیرهای گلوب، دریچههای پروانهای با قطر بزرگ تنها 1/3 تا 1/2 اندازه شیرهای دروازهای مشابه هستند، سبک وزن هستند و به راحتی میتوانند لولههای صنعتی را نصب کنند آب در گردش خطوط لوله). شیرهای{10}}قطر کوچک (DN کمتر یا مساوی 50 میلیمتر) نیز مناسب هستند، اما هزینه و الزامات آببندی باید در نظر گرفته شود (شیرهای توپی با قطر{12}کوچک ممکن است انعطافپذیری بیشتری ارائه دهند).
￮ برای سناریوهایی که نیاز به باز و بسته شدن سریع دارند (مانند خاموش شدن اضطراری و تغییر حالت عملکرد):شیرهای پروانه ایدارای زاویه باز و بسته محدود 90 درجه هستند که فقط به 1-2 چرخش دستی نیاز دارند. فعال سازی الکتریکی/پنوماتیکی امکان پاسخ ثانویه- را فراهم می کند (کارآمدتر از باز و بسته شدن چند دور دریچه های دروازه).
￮ برای سناریوهایی که نیاز به کنترل جریان دارند: جریان را می توان تقریباً با تنظیم دهانه دیسک (0-90 درجه) تنظیم کرد. (این دقت کمتر از یک شیر تنظیم است، اما هزینه آن کمتر است، و آن را برای کاربردهایی که دقت کمتر مهم است، مانند کنترل جریان در سیستم های آب تهویه مطبوع، مناسب می کند.)
• برای سناریوهایی که نیاز به محدودیت فضا دارند:
￮ برای سناریوهایی با فضای محدود در اطراف لولهها (مانند زیرزمینها و مناطقی با تجهیزات پرجمعیت): شیرهای پروانهای طول محوری کوتاهی دارند (نیازی به رزرو فضا برای ساقه بلند مانند دریچههای کرهای) و ابعاد شعاعی کوچکی دارند که آنها را با فضاهای نصب سازگارتر میکند. 2. عمر سرویس دریچه پروانهای (Rereference)
هیچ مقدار ثابتی برای طول عمر شیر پروانه ای وجود ندارد. معمولاً با «تعداد باز و بسته شدن» یا «عمر خدمات» اندازهگیری میشود. عوامل کلیدی موثر بر عمر مفید آن عبارتند از مواد مهر و موم، ویژگی های رسانه، و روش های بهره برداری و نگهداری. محدوده مرجع کلی به شرح زیر است:
1) اندازه گیری با "تعداد باز و بسته شدن" (شاخص اصلی)
• دریچه پروانه ای نرم- مهر و موم:
￮ محیط های تمیز (مانند آب و هوا): مهر و موم های لاستیکی می توانند 10000 تا 30000 باز و بسته شوند، در حالی که مهر و موم های PTFE می توانند 30000 تا 50000 باز و بسته شوند (حتی اگر به آرامی و بدون اصطکاک و مکرر کار شوند از 50000 بیشتر شود).
￮ رسانه های حاوی مقادیر کمی ناخالصی (مانند فاضلاب): سطح آب بندی مستعد سایش است و عمر مفید آن را به 5000 تا 20000 باز و بسته می کند (ناخالصی ها باید به طور مرتب تمیز شوند تا سطح آب بندی خراشیده نشود). • دریچه پروانه ای مهر و موم سخت:
￮ محیط بدون ذرات (مانند بخار یا گاز تمیز): سطح آب بندی فلزی بسیار مقاوم در برابر سایش است و می تواند 50,000 تا 100,000 بار عمل کند (ساختار سه-غیر مرکزی عملیات "صفر-اصطکاک" را ارائه می دهد که منجر به طول عمر 0 تا 01 می شود).
￮ محیطی با خواص ذرات/خورنده (مانند فاضلاب شنی، محلولهای اسیدی یا قلیایی): سطح آببندی مستعد خوردگی یا سایش است و طول عمر را به 20000 تا 50000 چرخه کاهش میدهد (نیاز به انتخاب یک ماده مقاوم در برابر سایش، مانند یک ماده سخت مقاوم در برابر سایش است).
2.) اندازه گیری شده با "عمر خدمات" (فقط برای مرجع)
• شرایط عملیاتی معمولی (رسانه تمیز، فشار و دمای پایدار، تعمیر و نگهداری منظم):
￮ دریچه پروانه ای نرم-: 5-8 سال (درزگیرهای لاستیکی ممکن است به دلیل کهنه شدن نیاز به تعویض زود هنگام داشته باشند، در حالی که مهر و موم های PTFE می توانند این مدت را تا 8-10 سال افزایش دهند).
￮-شیر پروانه ای مهر و موم سخت: 8-15 سال (سطح آب بندی فلزی عمر مفید بالایی دارد؛ اگر محرک بدون خطا باشد، بدنه شیر می تواند برای مدت طولانی استفاده شود). • شرایط عملیاتی شدید (مواد خورنده/ مملو از ناخالصی، نوسانات مکرر فشار بالا و دمای بالا و باز و بسته شدن مکرر):
￮ طول عمر ممکن است به 1-3 سال کاهش یابد (به سایش و خوردگی سطح آب بندی و ساقه سوپاپ توجه ویژه ای داشته باشید و قطعات فرسوده را به سرعت تعویض کنید).
3. اقدامات کلیدی برای افزایش عمر سرویس شیر پروانه ای
• انتخاب مواد مناسب: جفت آب بندی را بر اساس رسانه انتخاب کنید (به عنوان مثال، درزگیرهای چدنی مقاوم در برابر سایش برای فاضلاب، درزگیرهای لاستیکی درجه یک برای آب آشامیدنی، فولاد ضد زنگ برای ساقه سوپاپ (مقاومت در برابر خوردگی) و چدن/چدن انعطاف پذیر (فولاد چدنی و چدنی انعطاف پذیر برای بدنه سوپاپ مقاوم در برابر فشار و سایش).
• عملکرد استاندارد: از باز و بسته شدن ناگهانی خودداری کنید (درزگیرهای نرم در اثر ضربه مستعد تغییر شکل هستند و درزگیرهای سخت در اثر برخورد مستعد آسیب هستند). هنگام تنظیم جریان، از نگهداشتن دهانه کوچک برای مدت طولانی خودداری کنید (دیسک در معرض ضربه قابل توجهی از رسانه است که باعث لرزش و سایش میشود). • تعمیر و نگهداری منظم:
• عملکرد استاندارد: از باز و بسته شدن ناگهانی خودداری کنید (درزگیرهای نرم در اثر ضربه مستعد تغییر شکل هستند و درزگیرهای سخت در اثر برخورد مستعد آسیب هستند). هنگام تنظیم جریان، از نگهداشتن دهانه کوچک برای مدت طولانی خودداری کنید (دیسک در معرض ضربه قابل توجهی از رسانه است که باعث لرزش و سایش میشود). • تعمیر و نگهداری منظم:
￮روغنکاری: برای کاهش اصطکاک و سایش، به طور منظم روی میل سوپاپ، بلبرینگ ها و سایر قسمت های متحرک گریس بمالید.
￮تعویض مهر و موم: اگر نشتی (مانند چکه) در مهر و موم های نرم تشخیص داده شد، فوراً حلقه مهر و موم لاستیکی/PTFE را تعویض کنید. اگر سطح آب بندی یک مهر و موم سخت ساییده شده است، آن را دوباره آسیاب کرده و تعمیر کنید.
به طور خلاصه،دریچه های پروانه ایبرای کاربردهای فشار متوسط و کم{0} که به قطرهای بزرگ، باز و بسته شدن سریع، محدودیت فضا یا تنظیم خشن نیاز دارند، مناسب هستند. عمر مفید آنها باید بر اساس شرایط عملیاتی تعیین شود. انتخاب و نگهداری مناسب می تواند عمر مفید آنها را به میزان قابل توجهی افزایش دهد. در شرایط عادی، 5-10 سال استفاده رایج است.
