شیرهای پروانه ای را می توان به روش های مختلفی بر اساس ابعاد مختلف از جمله ساختار، عملکرد آب بندی و روش فعال سازی طبقه بندی کرد. سه طبقه بندی رایج و انواع مربوط به آنها به شرح زیر است:
1، طبقه بندی بر اساس نوع آب بندی (یکی از اصلی ترین دسته بندی ها)
•-دریچه های پروانه ای نرم
￮جفت آب بندی از یک ماده الاستیک (مانند لاستیک، تفلون و غیره) و فلز تشکیل شده است. مهر و موم از طریق تغییر شکل مواد الاستیک به دست می آید،در نتیجه عملکرد آب بندی عالی دارد(نشت معمولاً کمتر یا مساوی 0.01٪ است). آنها برای استفاده با رسانه های غیر خورنده مانند آب، هوا و روغن مناسب هستند، اما نیاز به نشتی بالا دارند.
￮معایب: مقاومت در برابر دما و فشار محدود (معمولاً درزگیرهای لاستیکی دارای مقاومت دمایی کمتر یا مساوی 120 درجه، تفلون کمتر یا مساوی 200 درجه هستند) و در برابر خوردگی از موادی مانند اسیدهای قوی و قلیاها حساس هستند.
•دریچههای پروانهای سخت-
￮جفت آب بندی از فلز و فلز (مانند فولاد ضد زنگ و فولاد ریختگی) تشکیل شده است. ماشینکاری دقیق، تناسب نزدیک بین سطوح آب بندی را تضمین می کند. آنها مقاومت بالایی در برابر دما و فشار دارند (درجه حرارت تا 425 درجه و فشار تا PN40 و بالاتر) که آنها را برای استفاده در دمای بالا، فشار بالا و محیط های خورنده مانند بخار، فاضلاب و محلول های اسیدی و قلیایی مناسب می کند. معایب: عملکرد آب بندی کمی پایین تر از آب بندی های نرم است (نشت معمولاً کمتر یا برابر با 0.1٪ است) و دقت ماشینکاری بالاتری مورد نیاز است.
2، طبقه بندی بر اساس نوع ساختاری (بر اساس روش اتصال دیسک)
• دریچه پروانه ای مهر و موم مرکزی
￮محور چرخش دیسک در خط مرکزی مسیر جریان قرار دارد. هنگامی که بسته می شود، دیسک به طور کامل با صندلی سوپاپ تماس می گیرد و به یک مهر و موم می رسد. این ساختار ساده و هزینه کم مفید است، اما از آنجایی که دیسک در معرض نیروهای ضربهای قابلتوجه از رسانه قرار میگیرد، برای لولههای-فشار کم-قطر کوچک (معمولا DN کمتر یا مساوی 200 میلیمتر)، مانند لولههای آبرسانی و زهکشی منازل، مناسب است.
• دریچه های پروانه ای غیرعادی
￮محور چرخش دیسک از مرکز منحرف میشود و در پیکربندیهای غیرعادی مختلف (مانند تک، دوتایی و سهگانه برونگرا):
￮ خارج از مرکز تک: محور از سطح آب بندی منحرف می شود، اصطکاک بین دیسک و صندلی را کاهش می دهد و عمر مفید را افزایش می دهد. مناسب برای کاربردهای فشار متوسط و کم
￮خارج از مرکز دوگانه: محور هم از مرکز و هم از سطح آب بندی منحرف می شود و اصطکاک را بیشتر کاهش می دهد و باز و بسته شدن را آسان تر می کند. به طور گسترده قابل اجرا است.
￮Excentric سه گانه: بر اساس پیکربندی غیرعادی دوگانه، یک افست زاویه ای برای دستیابی به باز و بسته شدن "اصطکاک صفر" بین دیسک و صندلی اضافه می شود. این طرح اصلی برای-شیرهای پروانه ای مهر و موم سخت است و برای-فشار، دما{3}}بالا، و قطر{4}} بالا مناسب است.
خطوط لوله (DN بزرگتر یا مساوی 300 میلی متر).
3، طبقه بندی بر اساس روش درایو (بر اساس روش عملیات)
￮به صورت دستی از طریق یک چرخ دستی، دسته یا مکانیزم چرخ دنده حلزونی کار می کند. آنها دارای ساختاری ساده و هزینه کم هستند که آنها را برای کاربردهای-قطر کوچک و فرکانس پایین- (مانند تعمیر و نگهداری خط لوله کوچک و شیرآلات شهری) مناسب میسازد.

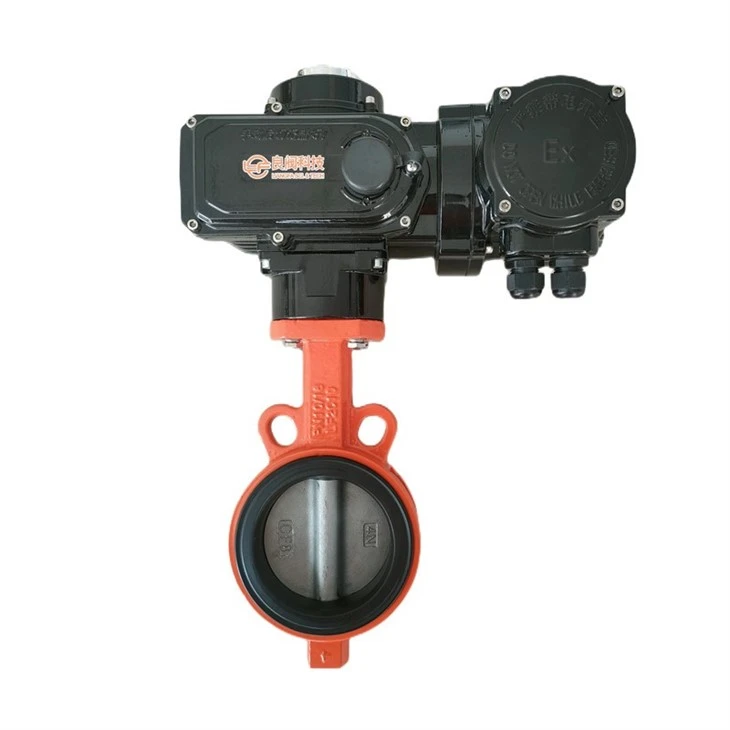

￮با یک محرک الکتریکی (-دنده/توربین با موتور)، کنترل از راه دور و عملکرد خودکار را امکانپذیر میکنند، دقت بالایی را ارائه میدهند (قابلیت تنظیم جریان) و برای خطوط لوله بزرگ و سیستمهای خودکار (مانند خطوط تولید صنعتی و سیستمهای تامین آب شهری) مناسب هستند.
￮با یک محرک پنوماتیکی (سیلندر-محرک)، پاسخ سریع (زمان باز و بسته شدن کوتاه) ارائه میدهند و برای محیطهای قابل اشتعال و انفجار (بدون خطر جرقه) یا شرایطی که نیاز به تعویض سریع دارند (مانند خاموش شدن اضطراری خطوط لوله مواد شیمیایی) مناسب هستند.
علاوه بر سه دسته ای که در بالا ذکر شد، شیرهای پروانه ای را می توان بر اساس کالیبر (کوچک/متوسط/بزرگ) و جنس (چدن، فولاد ضد زنگ و غیره) نیز دسته بندی کرد. انتخاب نوع در کاربرد واقعی باید بر اساس مشخصات رسانه، فشار و دما و الزامات عملیاتی باشد.
