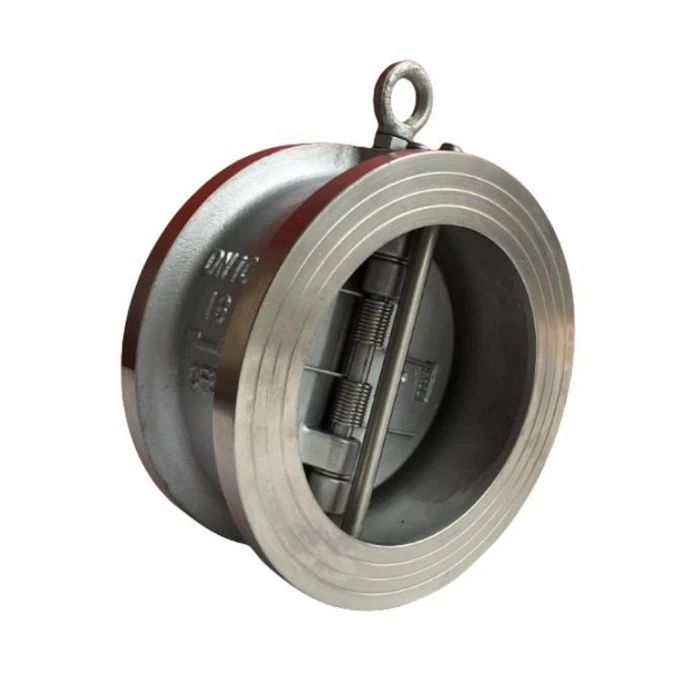

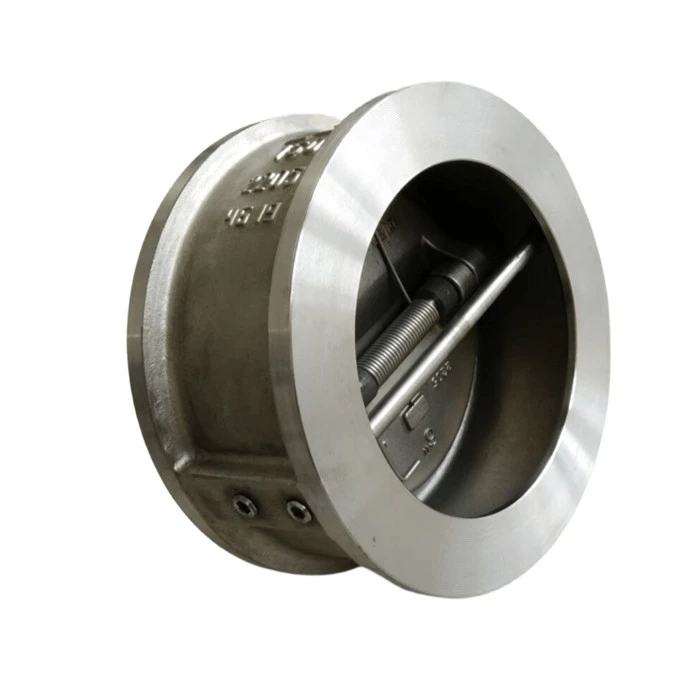

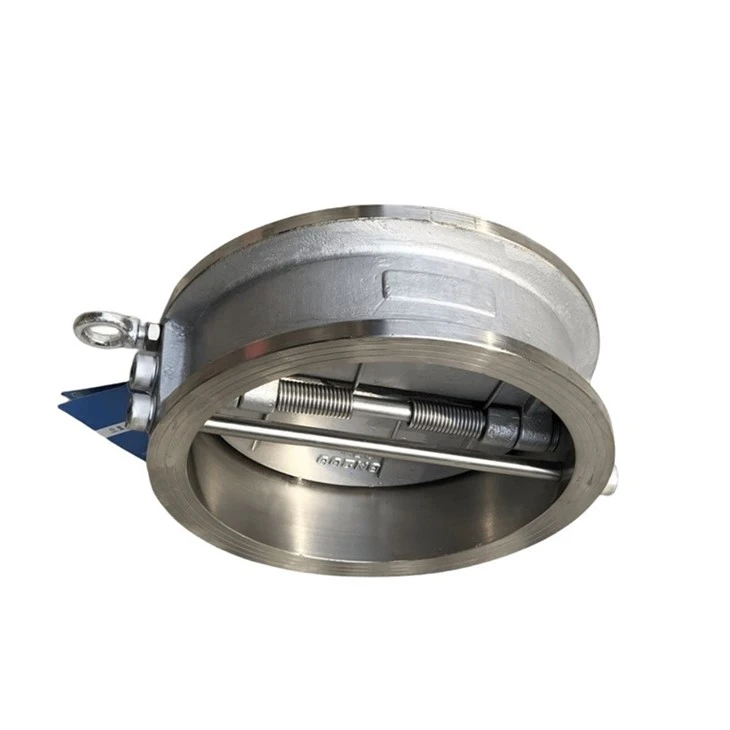

شیر چک پروانه استیل ضد زنگ

نام محصول: شیر چک پروانه استیل ضد زنگ
مدل: DH77X-10/16P
ابعاد: DN40-DN1000
روش اتصال: ویفر
فشار کاری: PN16، PN10،150LB،5K،10K
محدوده دما: -10 درجه -100 درجه
پوشش: پوشش اپوکسی فیوژن مطابق با ANSI/AWWA C550





شیر چک پروانه ای استنلس استیل نیز یک سوپاپ برگشتی تابشی است، اما یک شیر دو دیسکی است که تحت اثر فنر بسته می شود. سیال از پایین به بالا دیسک سوپاپ را باز می کند. این شیر ساختار ساده ای دارد و بین دو فلنج با اندازه کلی کوچک و وزن سبک بسته می شود.

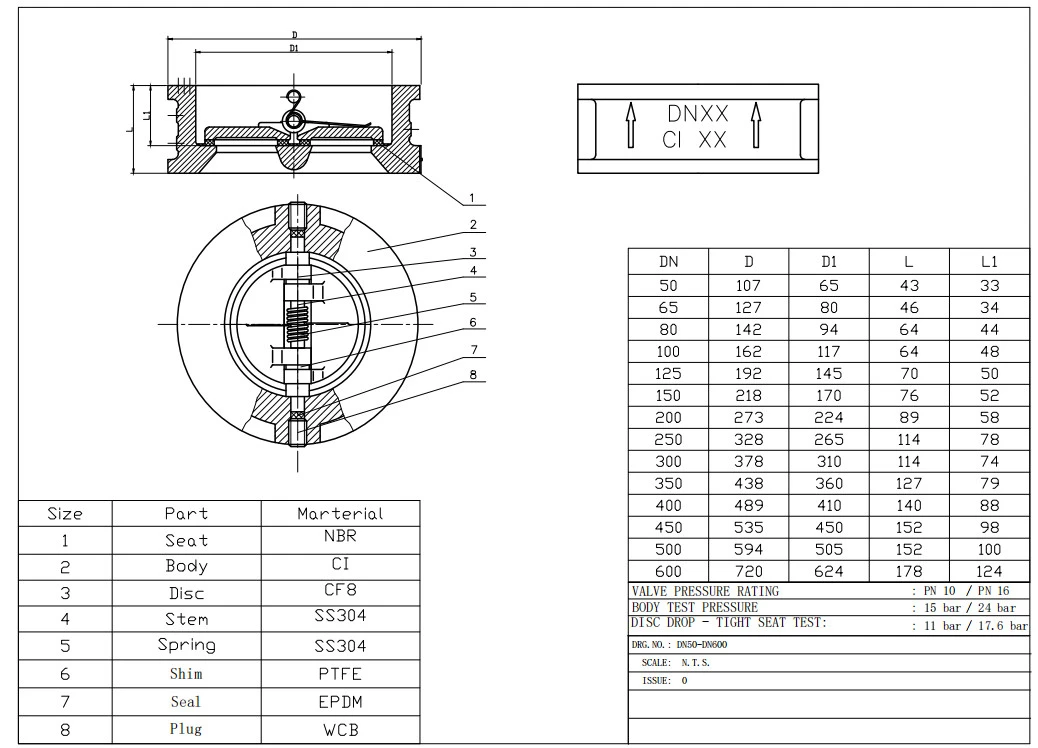

شیر چک پروانه ای فولاد ضد زنگ دارای دو دیسک D شکل فنردار است که روی شفت دنده ای در سراسر سوراخ عبوری شیر قرار گرفته اند. این ساختار فاصله ای را که مرکز ثقل دیسک سوپاپ حرکت می کند کوتاه می کند. این ساختار در مقایسه با سوپاپ های چرخشی تک دیسکی با همان اندازه، وزن دیسک شیر را تا 50 درصد کاهش می دهد. این شیر به دلیل استفاده از بار فنر بسیار سریع به جریان برگشتی پاسخ می دهد.









1. ساختار سبک وزن دو دیسکی دریچه های چک پروانه ای از جنس استنلس استیل، آب بندی و عملکرد صندلی را موثرتر می کند.
2. عملکرد فنر بازوی بلند شیرهای چک پروانه ای فولاد ضد زنگ، دیسک سوپاپ را قادر می سازد بدون اصطکاک باز و بسته شود و فنر به طور مستقل برای بستن دیسک شیر (DN150 و بالاتر) عمل می کند.
3. آستین تکیه گاه لولای شیر چک پروانه ای از جنس استنلس استیل اصطکاک را کاهش می دهد و پدیده چکش آب را در صورت توقف توسط یک دیسک شیر مستقل (قطر بزرگتر) به حداقل می رساند.
4. در مقایسه با چک دریچه‌های نوسانی معمولی، شیرهای پروانه‌ای فولادی ضد زنگ ساختاری قوی‌تر، سبک‌تر، کوچک‌تر، مؤثرتر و ارزان‌تر دارند. این شیر مطابق با استانداردهای API 594 است. برای اکثر سایزها، طول ساختاری این شیر تنها 1/4 طول شیر معمولی است و وزن آن 15 تا 20 درصد طول شیر معمولی است. بنابراین، آن را نیز ارزان تر از یک سوپاپ چک چرخش است. همچنین نصب آن راحت تر است.
5. شیر چک پروانه ای از جنس استنلس استیل نیز دارای ویژگی های ساختاری خاصی است که آن را به یک شیر چک بدون ضربه با کارایی بالا تبدیل می کند. این ویژگی ها عبارتند از تمیز کردن دهانه آزاد، اکثر اندازه های سوپاپ مجهز به ساختارهای فنری مستقل، و یک سیستم پشتیبانی دیسک مستقل. برخی از این ویژگی‌ها توسط سوپاپ‌های چک وجود ندارد. شیر چک پروانه‌ای دو دیسکی را می‌توان به‌عنوان بدنه دریچه‌های کشیده دو فلنجی از نوع گوش برجسته نیز طراحی کرد.
