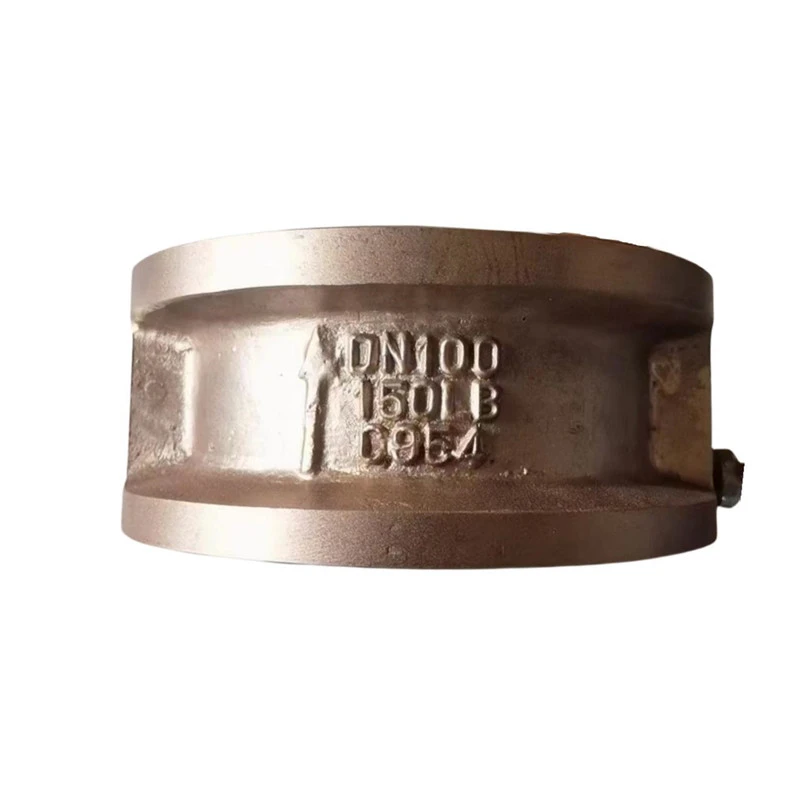

شیر چک فلپ دوگانه

نام محصول: شیر چک فلپ دوگانه
مدل: DH77X-10/16T
ابعاد: DN40-DN1000
روش اتصال: ویفر
فشار کاری: PN16، PN10،150LB،5K،10K
محدوده دما: -10 درجه -100 درجه
پوشش: پوشش اپوکسی فیوژن مطابق با ANSI/AWWA C550

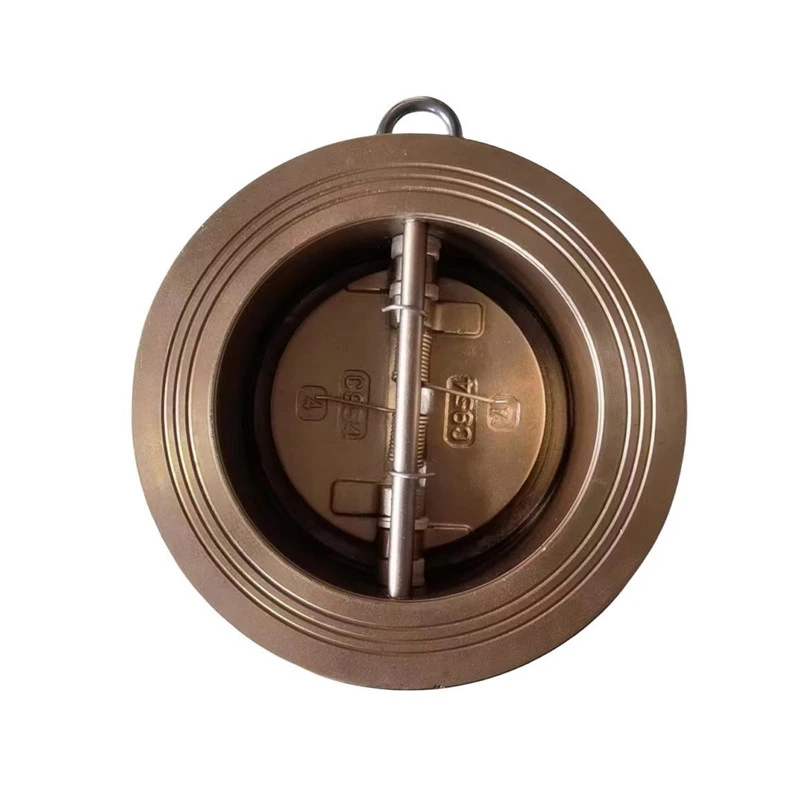

نمودار ساختاری شیرهای چک پروانه ای بسیار ساده است و در مقایسه با سایر شیرآلات، طول ساختاری آنها نیز بسیار کوتاه است. شیر چک پروانه ای که به نام شیر چک پروانه ای نیز شناخته می شود، به سبک ویفری متصل می شود. صفحه سوپاپ از دو صفحه پروانه ای نیم دایره تشکیل شده است که توسط میل سوپاپ به هم متصل شده و توسط فنرها به زور ریست می شوند. اصل کار شیر چک پروانه ای به این صورت است: هنگامی که محیط از طریق کانال بدنه سوپاپ جریان می یابد، فشار متوسط ​​از نیروی فنر بیشتر است و دو صفحه پروانه ای باز می شوند، دریچه باز می شود و محیط جریان می یابد. هنگامی که محیط متوقف می شود، به دلیل نیروی فنر، دو صفحه پروانه مجبور به تنظیم مجدد می شوند و دریچه بسته می شود تا از برگشت مجدد محیط جلوگیری شود. نمودار ساختار شیر چک پروانه شیر چک پروانه، همچنین به عنوان شیر چک دو دیسکی دوبل شناخته می شود، سطح آب بندی آن می تواند از مواد مقاوم در برابر سایش ساخته شود یا با لاستیک روکش شده باشد، با طیف گسترده ای از کاربردها و آب بندی قابل اعتماد. شیرهای چک پروانه ای شیرهای اتوماتیکی هستند که نیازی به کار دستی ندارند. این نوع شیر معمولاً برای خطوط لوله خالص و همچنین صنعتی، محیطی، تصفیه آب و لوله کشی ساختمان های مرتفع برای جلوگیری از برگشت متوسط ​​استفاده می شود. از جریان معکوس محیط جلوگیری کنید.









1. اندازه کوچک، وزن سبک و ساختار جمع و جور.

2. به گشتاور فنر تکیه کنید تا به سرعت خود به خود بسته شود.

3. قابل نصب بر روی خطوط لوله افقی و عمودی.

4. عملکرد ایمن و قابل اعتماد، با عملکرد ضد تداخل خوب.

5. آب بندی خط، با عملکرد آب بندی بهتر، می تواند نشت صفر را تحت فشار استاتیک به دست آورد.

6. استحکام چسب بین لاستیک و بدنه سوپاپ بالا است، که می تواند به طور موثری از افتادن صندلی سوپاپ در حین استفاده جلوگیری کند.

7. فلنج های بالا و پایین و دیواره های داخلی بدنه شیر با روغن ضد زنگ فیلم سخت درمان می شوند تا از آسیب به فیلم رنگ در طول فرآیند ولکانیزاسیون لاستیک پس از پاشش و همچنین پیری نشیمنگاه شیر لاستیکی ناشی از ثانویه جلوگیری شود. دمای بالا

8. بدنه شیر از پودر رزین اپوکسی، با چسبندگی قوی و استحکام ضربه بالا ساخته شده است.

9. فلنج های بالا و پایین با خطوط آب برای عملکرد بهتر آب بندی مهر و موم شده اند.
