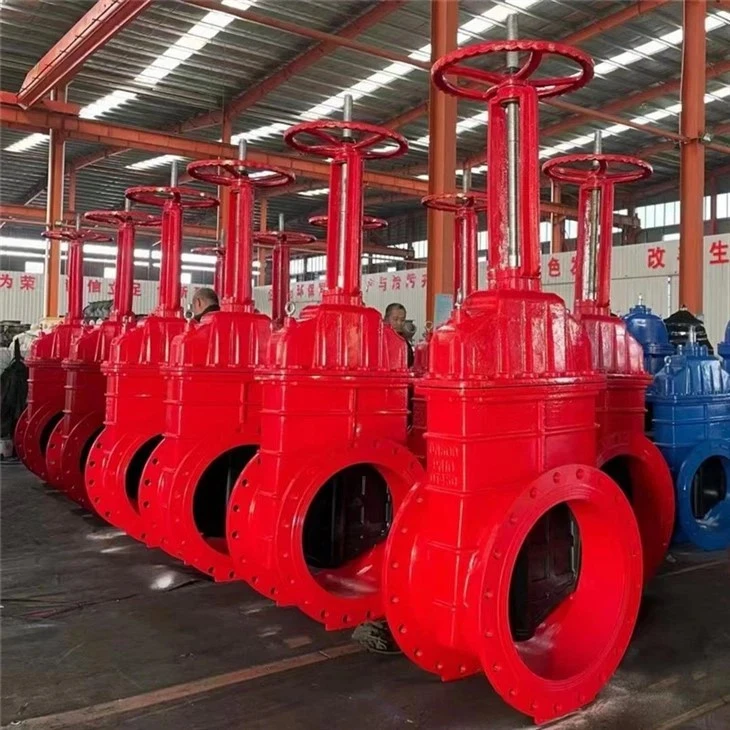

دریچه گیت نوع گوه
تولید کننده دریچه گیت نوع گوه حرفه ای شما!
Tianjin Liangfa Technology Co., Ltd. در شهر تیانجین واقع شده است. این یک شرکت تولید کننده شیر در مقیاس بزرگ است که تحقیق و توسعه، تولید و فروش را ادغام می کند.
چرا ما را انتخاب کنید
کنترل شدید تولید
محصولات ما با استانداردهای بسیار بالا تولید می شوند. محصولات دارای گواهینامه بین المللی سیستم مدیریت کیفیت ISO9001: 2000، گواهینامه سیستم مدیریت زیست محیطی ISO 14001: 2004 و سیستم مدیریت ایمنی و بهداشت شغلی GB/T 28001-2001 هستند.
حمایت کامل
دارا بودن انواع تجهیزات تولید اصلی بزرگ و متوسط و تجهیزات و ابزار اصلی بازرسی و آزمایش. برای اطمینان از اینکه هیچ نگرانی ندارید، ما خدمات فنی جامعی از جمله مراقبت های قبل از فروش، ساخت و پس از فروش را ارائه می دهیم.
تجربه غنی
بیش از 20 سال است که عمیقاً صنعت شیرآلات را شخم می زنیم، ما به کنترل کیفیت دقیق و خدمات مشتری دقیق اختصاص داده شده ایم، کارکنان مجرب ما همیشه برای بحث در مورد نیازهای شما و اطمینان از رضایت کامل مشتری در دسترس هستند.
طیف گسترده ای از محصولات
شرکت ما انتخاب گسترده ای از محصولات شیر را ارائه می دهد. محصول ما شامل شیرهای پروانه ای، شیرهای پرفشار و دمای بالا، شیرهای دروازه، شیرهای بازرسی، شیرهای گلوب، شیرهای تنظیم، شیرهای توپی، دریچههای تامین آب و زهکشی، دریچههای دریایی، دریچههای API و غیره است که به کنترل جریان سیال مختلف میپردازد. نیاز دارد.
شیرهای گیت گوه ای لاستیکی به دلیل عملکرد قابل اعتماد و کارآمد، جزء حیاتی در صنایع مختلف هستند. این شیرها با داشتن یک دروازه گوه ای شکل لاستیکی که به منظور آب بندی در برابر صندلی سوپاپ فشرده می شود، کنترل دقیقی بر جریان سیالات، گازها و سایر مواد ارائه می دهد.
شیر آبگیر Ci یک شیر بسیار کارآمد است که برای کنترل جریان سیالات از طریق خطوط لوله استفاده می شود. این یک شیر قابل اعتماد و بادوام است که می تواند فشار و دمای بالا را تحمل کند. این شیر با فناوری پیشرفته برای اطمینان از عملکرد کارآمد و حداقل تعمیر و نگهداری طراحی شده است.
شیرهای گیت لاستیکی یک انتخاب عالی برای کاربردهای صنعتی هستند که دوام، قابلیت اطمینان و مقرون به صرفه بودن ملاحظات کلیدی هستند. این شیرها به گونهای طراحی شدهاند که قابلیتهای کنترل جریان عالی را ارائه میکنند و در عین حال نیازمندیهای تعمیر و نگهداری کم و عمر طولانی را نیز ارائه میکنند.
شیر آبکش چدنی یک شیر بسیار بادوام و همه کاره است که معمولا در انواع مختلف محیط های صنعتی و تجاری استفاده می شود. این نوع شیر به دلیل مقاومت عالی در برابر خوردگی، شوک مکانیکی و سایش و پارگی شناخته شده است که آن را به انتخابی محبوب در بین مهندسین و پیمانکاران برای کاربردهای مختلف تبدیل کرده است.
شیرهای دروازه دو فلنجی در صنایع مختلفی مانند نفت و گاز، تصفیه آب و صنایع شیمیایی کاربرد فراوانی دارند. این شیرها در کنترل جریان مایعات از طریق خطوط لوله بسیار کارآمد هستند. آنها برای مقاومت در برابر فشار بالا و دماهای شدید طراحی شده اند و برای طیف وسیعی از کاربردهای صنعتی ایده آل هستند.
Noise check valve به دریچه ای اطلاق می شود که به طور خودکار دیسک شیر را بر اساس جریان خود محیط باز و بسته می کند و برای جلوگیری از جریان برگشتی متوسط استفاده می شود. همچنین به عنوان شیر برگشتی، شیر یک طرفه، شیر برگشتی سوپاپ خاموش کننده و شیر فشار برگشتی نیز شناخته می شود.
شیرهای دریچه ای چدنی از اجزای ضروری هستند که در کاربردهای مختلف صنعتی کاربرد فراوانی دارند. آنها بسیار بادوام هستند و مقاومت بسیار خوبی در برابر سایش و پارگی، خوردگی و تغییرات دما دارند. این شیرها برای کنترل جریان مایعات و گازها طراحی شده اند و به دلیل عملکرد قابل اعتماد و ضد نشت خود شناخته شده اند.
نمودار ساختاری شیرهای چک پروانه ای بسیار ساده است و در مقایسه با سایر شیرآلات، طول ساختاری آنها نیز بسیار کوتاه است. شیر چک پروانه ای که به نام شیر چک پروانه ای نیز شناخته می شود، به سبک ویفری متصل می شود. صفحه سوپاپ از دو صفحه پروانه ای نیم دایره تشکیل شده است که توسط میل سوپاپ به هم متصل شده و توسط فنرها به زور ریست می شوند.
شیر پروانه ای ویفر از جنس استنلس استیل جزء ضروری در کاربردهای مختلف صنعتی است. ساخته شده از فولاد ضد زنگ با کیفیت بالا، دوام و مقاومت بالایی در برابر خوردگی دارد و برای استفاده در محیط های سخت مناسب است. این شیر برای تنظیم و کنترل جریان سیالات، گازها و سایر مواد طراحی شده است و از اجرای روان و کارآمد فرآیندها اطمینان حاصل می کند.
شیر دروازه ای از نوع گوه ای نوعی شیر است که به عنوان یک وسیله قطع کننده در یک خط لوله استفاده می شود. این شیر "گوه" نامیده می شود زیرا از یک دروازه گوه ای شکل به عنوان عنصر بسته شدن استفاده می کند. گیت معمولاً از فلز ساخته شده است و طوری طراحی شده است که بین دو نشیمنگاه موازی داخل بدنه شیر قرار گیرد. هنگامی که دروازه کاملاً باز است، به داخل بدنه سوپاپ جمع می شود و اجازه می دهد تا جریان نامحدودی از شیر عبور کند. برای بستن دریچه، دروازه بین صندلی ها به پایین فشار داده می شود و یک مهر و موم محکم ایجاد می کند و جریان را مسدود می کند. دریچه های دروازه ای گوه ای معمولاً در کاربردهایی استفاده می شوند که در آنها به یک بسته شدن شدید نیاز است، مانند خطوط لوله نفت و گاز، تصفیه خانه های آب، نیروگاه ها و فرآیندهای مختلف صنعتی. آنها به دلیل ساختار قوی، قابلیت های فشار بالا، و توانایی مدیریت طیف گسترده ای از سیالات شناخته شده اند.
ویژگی های دریچه گیت نوع Wedge
طراحی فشرده:شیر گیت گوه ای ساختاری ساده و فشرده دارد و استحکام عالی آن عملکرد پایدار شیر را در محیط های پرفشار تضمین می کند. طراحی کانال صاف است و به طور موثر مقاومت سیال را کاهش می دهد.
سفتی عالی:دریچههای گیت گوه استحکام عالی را نشان میدهند، عملکرد پایدار را در محیطهای پرفشار و دمای بالا، مقاوم در برابر تغییر شکل و آسیب، تضمین عملکرد آببندی و ایمنی عملیاتی را ممکن میسازند.
عبور جریان صاف:طراحی گذر داخلی شیر ساده است، مقاومت سیال و افت فشار را کاهش می دهد، راندمان جریان سیستم های خط لوله را افزایش می دهد و مصرف انرژی را کاهش می دهد.
مواد سطح آب بندی:شیرهای گیت گوه ای انواع حالت های رانندگی مانند انتقال دستی، پنوماتیک، برقی و دنده ای را برای پاسخگویی به مناسبت ها و نیازهای مختلف ارائه می دهند. چه عملکرد دستی در محل باشد، چه کنترل خودکار از راه دور، یا مواردی که نیاز به تنظیم دقیق دارند، می توانید یک روش رانندگی مناسب پیدا کنید.
چند فرم ساختاری:شیرهای گیت گوه ای اشکال ساختاری مختلفی دارند، مانند دروازه تک گوه ای الاستیک و تک دروازه تک گوه ای صلب. این اشکال ساختاری مختلف به شیر اجازه می دهد تا با فشار کاری و جریان مورد نیاز متفاوت سازگار شود. چه فشار بالا و جریان زیاد باشد و چه فشار کم و جریان کوچک، می توانید فرم سازه ای مناسب برای دستیابی به عملکرد مطلوب پیدا کنید.
انواع دریچه گیت نوع گوه
دریچه های دروازه تک گوه ای ساقه بالارونده
یک سر میل سوپاپ شیر تک دروازه ای از نوع گوه ساقه بالارونده دارای رزوه انتقال ذوزنقه ای است و میل سوپاپ و دروازه از طریق یک شیار T شکل به هم آویزان شده اند. یک مهره میل سوپاپ در قسمت بالایی درپوش سوپاپ ثابت شده است و یک چرخ دستی در خارج از مهره میل سوپاپ نصب شده است. هنگامی که چرخ دستی در خلاف جهت عقربه های ساعت می چرخد، میل سوپاپ صفحه دروازه را به سمت بالا هدایت می کند و دریچه باز می شود. هنگامی که چرخ دستی در جهت عقربه های ساعت می چرخد، میل سوپاپ پایین می آید، در نهایت صفحه دروازه را گوه می زند و دریچه بسته می شود.
شیرهای دروازه ای تک گوه ای بدون ساقه
در وسط دریچه گوه ای دریچه تک دروازه ای نوع گوه ساقه مخفی یک سوراخ وجود دارد. شیارهای راهنما در دو طرف سطح غیر آب بندی با دنده های راهنما روی بدنه شیر همکاری می کنند تا یک دستگاه راهنما را تشکیل دهند. شیار در قسمت بالایی صفحه دروازه مجهز به یک مهره میل سوپاپ با رزوه ذوزنقه ای است که یک جفت انتقال را با نخ ذوزنقه ای در انتهای پایین میل سوپاپ تشکیل می دهد و توسط یک چرخ دستی نصب شده در بالا کار می کند. از میل سوپاپ
شیر دروازه پاکسازی
دریچه گیت تصفیه با دمای بالا نوع گوه ای بر اساس شیر تک دروازه ای معمولی گوه ای ایجاد می شود. یک دستگاه تصفیه به بدنه شیر و درپوش شیر اضافه می شود. آب یا بخار با فشار بالا از طریق دستگاه تصفیه برای جلوگیری از کک شدن و ذرات دانه ای تزریق می شود. خطوط لوله و شیرهای محیط برای دستیابی به حذف ناخالصی ها در خطوط لوله و شیرها تمیز و شسته می شوند که مزایای راحتی، صرفه جویی در زمان و غیره را دارد و به طور موثر عمر مفید سیستم را افزایش می دهد. برای استفاده به عنوان یک دستگاه باز و بسته کننده در خطوط لوله حاوی آب، بخار، گاز دودکش، روغن، مه، پودر، گرانول و سایر رسانه ها مناسب است. به ویژه برای واحدهای حمل و نقل نفت و کراکینگ کاتالیزوری در صنعت پتروشیمی برای باز کردن، بستن و تمیز کردن خط لوله مناسب است.
اجزای دریچه گیت نوع گوه
بدن
بدنه شیر دروازه ای از نوع گوه ای قسمت اصلی شیر است. این پوشش بیرونی است که تمام قسمت های دیگر شیر را در بر می گیرد. بدنه معمولاً از چدن، برنز یا فولاد ضد زنگ ساخته می شود. برای مقاومت در برابر فشارها و دماهای بالا طراحی شده است و معمولاً به خط لوله پیچ یا فلنج می شود.
صندلی
نشیمنگاه بخشی از شیر است که بین دروازه و بدنه شیر آب بندی می کند. صندلی معمولاً از مواد ارتجاعی مانند لاستیک یا تفلون ساخته می شود. این صندلی به گونه ای طراحی شده است که وقتی دروازه در موقعیت بسته است، مهر و موم محکمی ایجاد کند.
میل سوپاپ
میل سوپاپ میله ای است که گیت را به محرک متصل می کند. میل سوپاپ معمولاً از فولاد ضد زنگ ساخته می شود و در قسمت پایین برای اتصال به دروازه رزوه می شود. بالای میل سوپاپ از طریق درپوش امتداد می یابد تا به محرک متصل شود.
کاپوت
کاپوت پوششی است که در بالای بدنه قرار می گیرد تا ساقه سوپاپ و غده بسته بندی را در بر بگیرد. کاپوت معمولاً به بدنه پیچ می شود و می توان آن را برای دسترسی به میل سوپاپ جدا کرد. کاپوت نیز به گونه ای طراحی شده است که در برابر فشار و دمای بالا مقاومت کند.
دروازه گوه ای
دریچه گوه ای جزء اصلی شیر دریچه گوه ای است. گوه ای شکل است و به گونه ای طراحی شده است که در بدنه شیر به صورت عمودی بالا و پایین می رود تا جریان روشن و خاموش سیال را کنترل کند. دروازه ها معمولاً از مواد مقاوم در برابر سایش و مقاوم در برابر خوردگی ساخته می شوند تا از پایداری و قابلیت اطمینان در استفاده طولانی مدت اطمینان حاصل کنند.
فعال کننده
محرک مکانیزمی است که برای بالا و پایین بردن دروازه استفاده می شود. دو نوع محرک وجود دارد که معمولاً با شیرهای دروازه ای استفاده می شود: دستی و خودکار. محرک های دستی معمولاً چرخ ها یا اهرم های دستی هستند، در حالی که محرک های خودکار معمولاً موتورهای الکتریکی یا هیدرولیک هستند.
دریچه گیت گوه ای الاستیک در مقابل شیر گیت گوه ای سفت و سخت
گوه الاستیک
ویژگی گوه الاستیک ساختار ساده، آب بندی قابل اعتماد و دشواری در گوه شدن در هنگام تغییر دمای متوسط است. الزامات دقت ماشینکاری برای زاویه گوه نسبتاً کم است. برای شیرهای دروازه ای که از صفحات گوه الاستیک استفاده می کنند، گشتاور بسته شدن نباید خیلی زیاد باشد تا از تجاوز از محدوده تغییر شکل الاستیک گوه جلوگیری شود. بنابراین، شیر باید مجهز به مکانیزم محدود برای کنترل ضربه گوه باشد.
ساختار گوه دروازه الاستیک برای شیرهای دروازه ای با کالیبر متوسط و کوچک در فشارها و دماهای مختلف مناسب است. محیط نباید حاوی مقدار زیادی ذرات جامد باشد تا از تجمع آنها در شیار حلقوی گوه جلوگیری کند و بر توانایی تغییر شکل الاستیک آن تأثیر بگذارد.
گوه سفت و سخت
گوه سفت و سخت یک سازه جامد تک تکه است که نمی تواند تغییرات در تراز نشیمن سوپاپ ناشی از بارهای خط لوله یا نوسانات حرارتی را جبران کند. دقت ماشینکاری نیم زاویه گوه در هر دو طرف سطح آب بندی بسیار بالا است و ساخت و نگهداری را دشوار می کند. در حین کار، جفت های آب بندی مستعد ساییدگی و پارگی هستند و در هنگام تغییر دما، گوه به راحتی گوه می شود.
دریچه های دروازه ای سفت و سخت از نوع گوه ای اقتصادی ترین در نظر گرفته می شوند و عموماً برای شرایط فشار و دمای پایین مناسب هستند و تقریباً همه شیرهای دروازه ای کوچک تا DN50 (NPS2) از صفحات گیت سفت و سخت از نوع گوه ای استفاده می کنند.
کاربرد شیر گیت نوع گوه
صنعت نفت و گاز
شیرهای دروازه ای نوع گوه ای به دلیل توانایی آنها در مدیریت سیالات فشار بالا و دمای بالا به طور گسترده در صنعت نفت و گاز استفاده می شود. آنها معمولاً در خطوط لوله، پالایشگاه ها و سکوهای نفتی استفاده می شوند. شیرهای دروازه ای نوع گوه ای به دلیل قابلیت آب بندی برترشان که برای جلوگیری از نشتی در محیط های خطرناک و پرفشار ضروری است، نسبت به سایر انواع شیرها ترجیح داده می شوند.
تصفیه خانه های آب
شیرهای دروازه ای از نوع گوه ای در تصفیه خانه های آب برای کنترل جریان آب از طریق خطوط لوله استفاده می شوند. آنها همچنین در تصفیه خانه های فاضلاب برای کنترل جریان فاضلاب استفاده می شوند. شیرهای دروازه ای مورد استفاده در تصفیه خانه های آب اغلب از موادی ساخته می شوند که در برابر خوردگی و فرسایش مقاوم هستند.
تولید برق
شیرهای دروازه ای از نوع گوه ای در تاسیسات تولید برق مانند نیروگاه های هسته ای، نیروگاه های حرارتی و نیروگاه های برق آبی استفاده می شود. آنها برای کنترل جریان آب، بخار و سایر گازها و مایعات از طریق سیستم های مختلف تولید برق استفاده می شوند.
صنایع شیمیایی
شیرهای دروازه ای از نوع گوه ای در کارخانه های فرآوری شیمیایی به دلیل توانایی آنها در کنترل مواد شیمیایی خورنده و ساینده استفاده می شود. آنها یک راه مطمئن و مطمئن برای کنترل جریان این مواد از طریق خطوط لوله، راکتورها و سایر تجهیزات پردازش ارائه می دهند.
نشتی را بررسی کنید
بدنه، غده و ساقه سوپاپ را به طور منظم از نظر هرگونه نشانه ای از نشتی بررسی کنید. نشتی می تواند باعث اختلال در عملکرد سوپاپ و مشکلات مهم تری شود. در صورت مشاهده هرگونه نشتی، بسته بندی سوپاپ را سفت کنید یا در صورت لزوم آن را تعویض کنید.
شیر را روغن کاری کنید
دریچه های دروازه دارای سطوح جفت گیری هستند که باید به طور مرتب روغن کاری شوند. روان کننده را روی ساقه و غده بسته بندی بمالید تا اطمینان حاصل کنید که دریچه به آرامی باز و بسته می شود. از روغن کاری بیش از حد خودداری کنید، زیرا این امر می تواند باعث سفت شدن بیش از حد سوپاپ یا ایجاد پکینگ شود.
اجزای تمیز
کثیفی و زباله می تواند در طول زمان روی اجزای شیر جمع شود و باعث اختلال در عملکرد آنها شود. بدنه، دروازه و ساقه سوپاپ را به طور منظم تمیز کنید تا هرگونه کثیفی یا زباله انباشته شده را پاک کنید. از یک پاک کننده غیر ساینده استفاده کنید که به شیر آسیبی نرساند.
شیر را تست کنید
دریچه ای که به درستی باز یا بسته نمی شود، می تواند باعث نشت مایعات یا گازها و در نتیجه آسیب یا آسیب شود. به طور مرتب شیر را تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید. چندین بار شیر را باز و بسته کنید و به صدای غیرعادی گوش دهید.
از نصب صحیح اطمینان حاصل کنید
شیرهای گیت باید به درستی نصب شوند تا بتوانند به درستی کار کنند. دستورالعمل ها را دنبال کنید و اطمینان حاصل کنید که شیر در جهت صحیح نصب شده است. نصب نادرست می تواند باعث از کار افتادن شیر یا نشتی شود.
گواهینامه ها
کارخانه ما
مساحت شرکت بیش از 3،{1}} متر مربع است. بیش از 50 کارمند، و انواع تجهیزات تولید اصلی بزرگ و متوسط و تجهیزات و ابزار اصلی بازرسی و آزمایش وجود دارد.
راهنمای نهایی سؤالات متداول برای دریچه گیت نوع گوه
س: شیر دروازه ای نوع گوه ای چیست؟
س: مزایای شیرهای گیت گوه ای چیست؟
س: آیا شیرهای گیت گوه ای برای کاربردهای فشار بالا مناسب هستند؟
س: آیا می توان از شیرهای گیت گوه ای هم برای مایعات و هم برای گازها استفاده کرد؟
س: محدودیت های دریچه های گیت گوه ای چیست؟
س: آیا شیرهای گیت گوه ای برای جریان دریچه گاز مناسب هستند؟
س: شیرهای دریچه گوه ای معمولاً از چه موادی ساخته می شوند؟
س: مکانیسم آب بندی شیرهای دروازه گوه چیست؟
س: آیا شیرهای گیت گوه ای می توانند کنترل جریان دو جهته را ارائه دهند؟
س: آیا شیرهای گیت گوه ای برای سیالات ساینده مناسب هستند؟
س: چگونه شیر دروازه گوه ای را حفظ می کنید؟
س: آیا می توان دریچه های گیت گوه ای را در صورت ایجاد نشتی تعمیر کرد؟
س: محدوده دمای عملیاتی معمولی برای شیرهای گیت گوه چیست؟
س: درجه فشار معمولی برای شیرهای گیت گوه چیست؟
س: آیا شیرهای گیت گوه ای برای کاربردهای زیرزمینی مناسب هستند؟
س: آیا می توان شیرهای گیت گوه ای را خودکار کرد؟
س: طول عمر معمول شیر گیت گوه ای چقدر است؟
س: آیا می توان از شیرهای گیت گوه ای در کاربردهای با دمای بالا استفاده کرد؟
س: آیا شیرهای گیت گوه ای برای کاربردهایی با سیالات با ویسکوزیته بالا مناسب هستند؟
س: چگونه شیر گیت گوه ای مناسب را برای برنامه خود انتخاب کنم؟
